Instrucciones de cableado para el filtro de aislamiento

En aplicaciones prácticas de portadores de líneas eléctricas, comúnmente se instalan en las líneas eléctricas cargas importantes, como estabilizadores de voltaje, convertidores de frecuencia, servosistemas, motores de alta potencia, condensadores de gran capacidad y unidades UPS. Estas cargas exhiben efectos de absorción pronunciados en señales de alta frecuencia en portadoras de líneas eléctricas de banda ancha. Para evitar la degradación del rendimiento de los portadores de líneas eléctricas, se recomienda encarecidamente instalar filtros de aislamiento dedicados en las líneas eléctricas para bloquear la interferencia de las fuentes de carga, logrando así un rendimiento de comunicación óptimo para los sistemas portadores de líneas eléctricas.

Método de cableado para filtro de aislamiento:

1.Lado de la fuente de alimentación: La entrada (LINE) del filtro de aislamiento en el lado de la fuente de alimentación está conectada a la entrada de alimentación, mientras que su salida (LOAD) está vinculada a la salida (LOAD) del filtro de aislamiento en el lado de la carga. Una portadora de banda ancha está conectada en paralelo a la salida (LOAD) del filtro de aislamiento.

2.Lado de carga: La salida (LOAD) del filtro de aislamiento en el lado de carga está conectada a la entrada de la fuente de alimentación, mientras que su entrada (LINE) está vinculada al equipo de carga. Una portadora de banda ancha está conectada en paralelo a la salida (LOAD) del filtro de aislamiento.

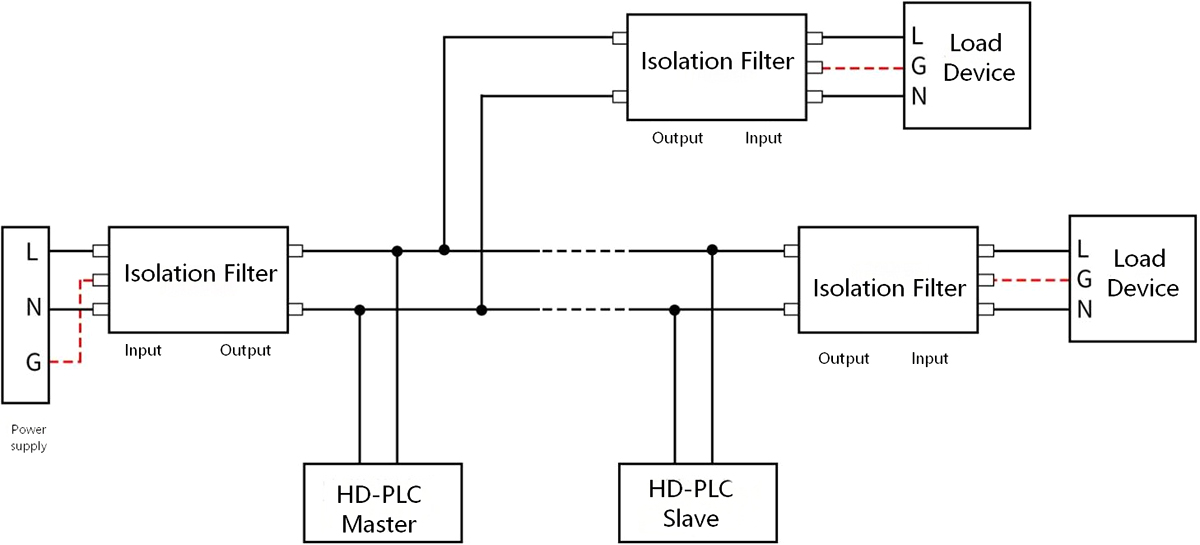

El diagrama de cableado del filtro de aislamiento monofásico se muestra a continuación:

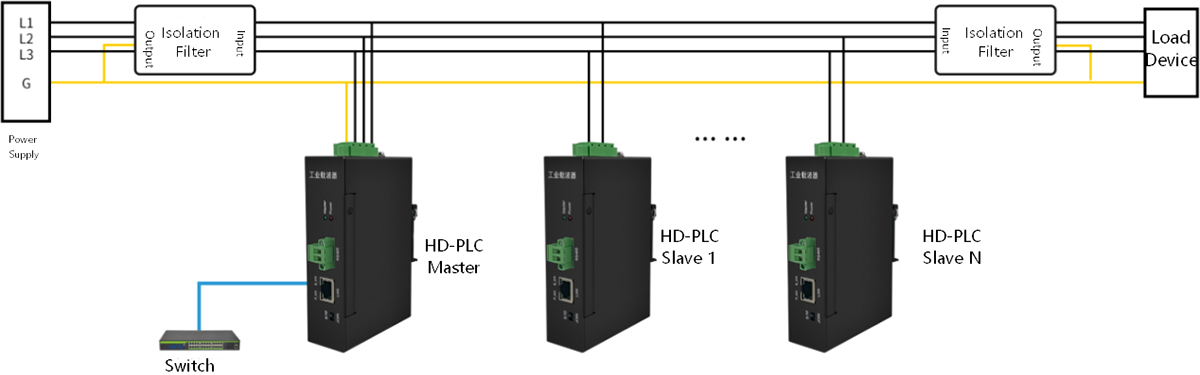

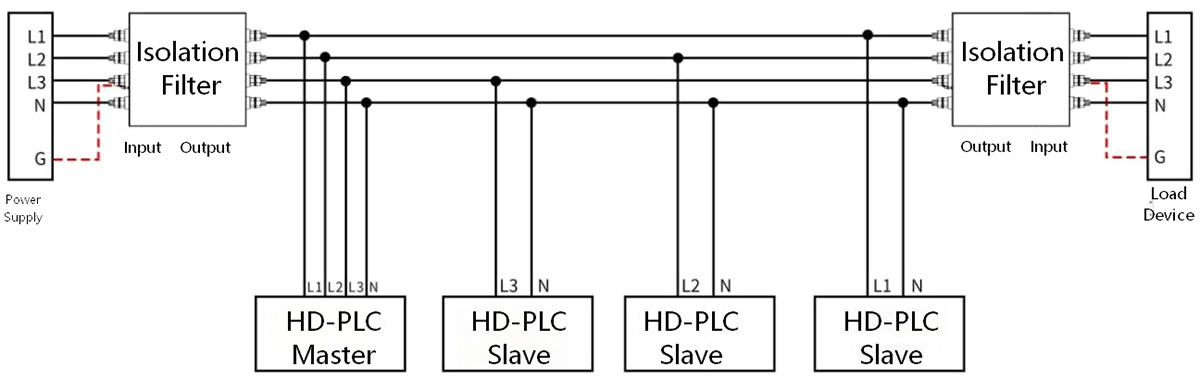

A continuación se muestra el diagrama de cableado para un filtro aislado trifásico de cuatro hilos:

A continuación se muestra el diagrama esquemático de cableado para el filtro de aislamiento dedicado del convertidor de frecuencia:

Los asuntos necesitan atención:

1. El filtro de aislamiento es un filtro de aislamiento de fuente de alimentación dedicado diseñado para usarse con portadores de línea eléctrica. Nunca sustituya filtros de alimentación comerciales por filtros de aislamiento dedicados destinados a portadores de líneas eléctricas.

2. Al instalar filtros de aislamiento, se debe distinguir cuidadosamente la dirección de instalación. Para los filtros del lado de la fuente de alimentación, la corriente fluye de entrada a salida, mientras que para los filtros del lado de carga, fluye de salida a entrada. Es particularmente importante tener en cuenta que la dirección de instalación de los filtros del lado de carga es la inversa de la de los filtros del lado de la fuente de alimentación.

3. El filtro de aislamiento está conectado en serie a la línea eléctrica, mientras que el portador de banda ancha está conectado en paralelo a la línea eléctrica en el extremo de salida del filtro de aislamiento. No se deben instalar filtros de aislamiento en las líneas eléctricas entre diferentes operadores de banda ancha dentro de la misma red.

4. El filtro de aislamiento debe instalarse lo más cerca posible tanto del lado de la fuente de alimentación como del lado de la carga para filtrar eficazmente las interferencias electromagnéticas que se introducen a lo largo de las líneas eléctricas y se irradian hacia afuera.

5. Las líneas de entrada y salida del filtro de aislamiento deben mantener una distancia adecuada entre ellas. Evite el cableado paralelo o cruzado para evitar la degradación del rendimiento del filtrado.

6. El cable de tierra del filtro de aislamiento no debe dejarse en estado flotante; debe conectarse a un cable de tierra o a la carcasa metálica de la caja eléctrica, siendo preferible la longitud más corta posible.

7. Todas las cargas en el circuito del portador de energía deben estar equipadas con filtros de aislamiento para garantizar que la comunicación del portador de banda ancha funcione en líneas eléctricas limpias.

8. Riesgo de descarga eléctrica: ¡No lo opere en condiciones de tensión! El filtro de aislamiento está equipado con componentes de almacenamiento de energía y los riesgos de voltaje persisten dentro de los 10 segundos posteriores a la interrupción del suministro eléctrico. No toque directamente las conexiones de los terminales inmediatamente después de la desconexión de la alimentación.
