Características
● Utilizando un chip sensor de flujo de sistema microelectromecánico (MEMS), una derivación de derivación y una válvula proporcional electromagnética.
● Las válvulas proporcionales electromagnéticas se caracterizan por una larga vida útil y una alta sensibilidad.
● Estabilidad del punto cero del sensor.
● Tiene alta precisión y buena repetibilidad dentro de su rango de medición.
● Tiempo de respuesta rápido.
● Interfaz mecánica estándar, fácil de instalar.
● Salida de comunicación RS485, protocolo estándar MODBUS RTU.

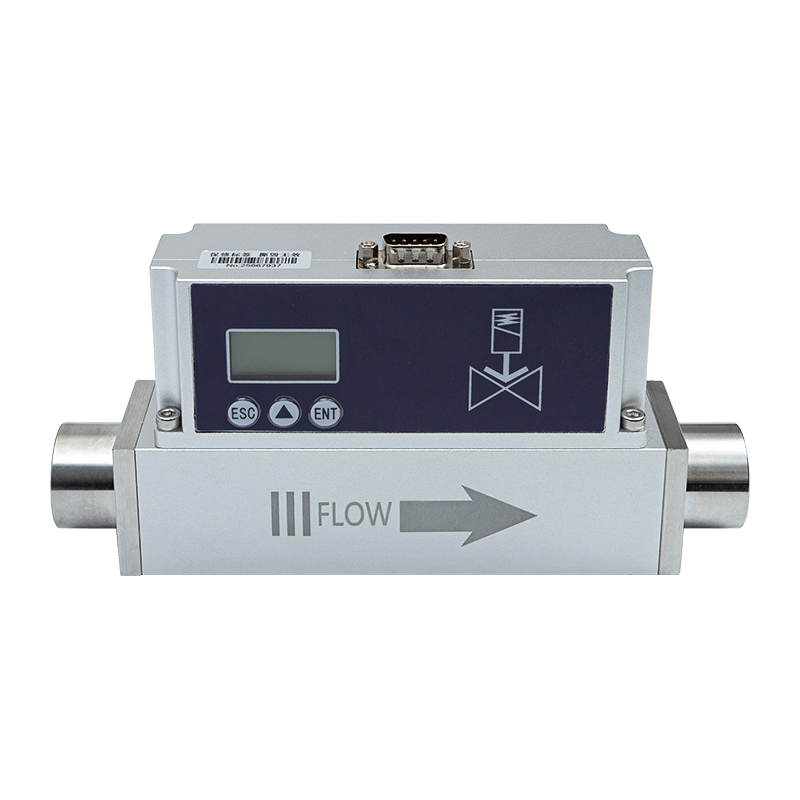

● La pantalla LCD muestra los caudales instantáneos y acumulativos, lo que proporciona una experiencia de lectura clara e intuitiva. Los caudales se pueden controlar mediante la entrada de un botón, y los caudales controlados y en tiempo real se muestran directamente en la pantalla LCD.
● La configuración estándar incluye control de entrada/salida de 4-20 mA.
● Control de entrada/salida personalizable de 0-5 V o 0-10 V
Introducción del producto
El medidor de flujo másico de gas térmico controlado por válvula proporcional AI-FC es un sensor de flujo de gas térmico con control de flujo de válvula proporcional diseñado y desarrollado utilizando un chip de detección de flujo de sistema microelectromecánico avanzado (MEMS). Combina tecnología de procesamiento de señales digitales y algoritmos de control de flujo para lograr un control preciso y un procesamiento inteligente del caudal de varios gases.
Los medidores de flujo controlados por válvulas proporcionales se caracterizan por su alta precisión y su fuerte capacidad antiinterferencia. El fluido de derivación en el distribuidor está en un estado de flujo laminar, lo que hace que la medición y el control sean más estables y precisos, lo que lo hace adecuado para la medición y el control de procesos de varios gases limpios de flujo pequeño.
Parámetros técnicos
| fuente de alimentación de trabajo | CC 24 V/12 W. |
| Precisión (%) | Precisión de control: ±1.0% SP, Precisión de medición: 1% fs |
| Relación de rango de control y medición | 1:100 |
| Tipo de válvula | Tipo normalmente cerrado |
| Temperatura de funcionamiento | -10 ~ 55 ℃ |
| humedad | <95%RH (sin escarcha, sin hielo, sin condensación) |
| Especificaciones de flujo | (0~10, 20, 30, 50, 100, 200, 300, 500) SCCM (0~1, 2, 3, 5, 10, 20, 30)SLM (0~50, 100) MLS (0-200, 300) MLS |
| Rango de presión de trabajo | Medición: 0-1.5MPa Control: 10SCCM-30SPLM Presión: 0,1-1,0MPa Presión 100 SPLM: 0,1-0,65 MPa 300SPLM Presión: 0,1-0,5 MPa |
| Tiempo de respuesta de control típico | Menos de 1,5 segundos (T90) |
| Medir el tiempo de respuesta | <50 ms |
| Método de salida | Se pueden personalizar 4-20 mA (1-5 V), 0-5 V y 0-10 V. |
| Métodos de comunicación | RS485 (protocolo Modbus RS485) |
| Método de control | Se puede personalizar el funcionamiento con botones, Modbus, 4-20 mA (1-5 V), 0-5 V y 0-10 V. |
| Conexión mecánica | Roscas internas G1/4, PT1/2; Se pueden personalizar otros hilos. |
| Nivel de protección | IP40 |
Se midieron a 25 ℃, 101,32 kPa y en aire seco.
Otras características
| Condiciones de temperatura estándar seleccionables | 0°, 20°, 25°, ajustable por el usuario, el valor predeterminado es 25° |
| Tipo de gas seleccionable | Aire, N2, O2, CH4, Ar, CO2, He, H2, C3H8 |
| Diferencia de presión de funcionamiento normal | 0,1-0,8 MPa, caudal <= 30 SLM 0.1MPA-0.6MPA 30SLM 0.1MPa -0.4MPa 100SLM < Especificación de flujo < 300SLM |
| Diferencia de presión de trabajo no convencional | Consulta personalizada disponible |
