Controlador de puerta de ascensor sin escobillas de CC

Descripción del producto

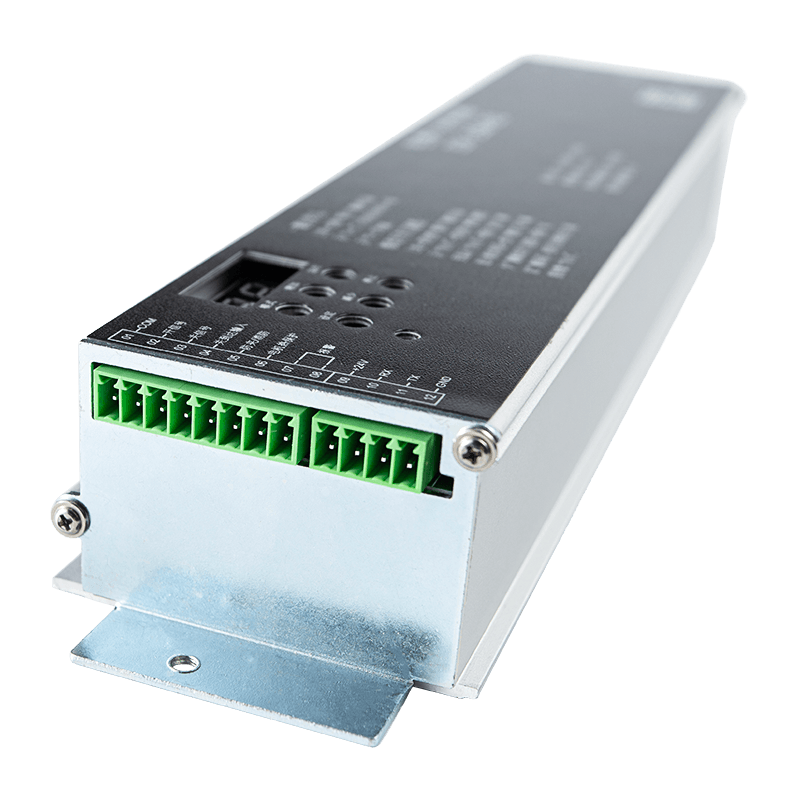

Modelo: El AIG-150E-02 es un controlador CC sin escobillas diseñado específicamente para puertas de ascensor.

Alimentación y entrada: Funciona con una entrada monofásica de 220 V utilizando un método de cableado de tres hilos (telecomunicaciones).

Compatibilidad del sistema: Está diseñado para funcionar con motores DC sin escobillas, específicamente el modelo MT02-WS-100W.

Aplicaciones

Uso principal: El dispositivo sirve como controlador de puerta corrediza.

Configuraciones específicas: el sistema incluye configuraciones para tipos específicos de puertas, como puertas médicas (ambas en versiones con codificador síncrono y sin escobillas de CC).

Medio ambiente: Los motores compatibles como el MT01-YC-43W están clasificados para temperaturas de funcionamiento entre -20 °C y 50 °C.

Características clave

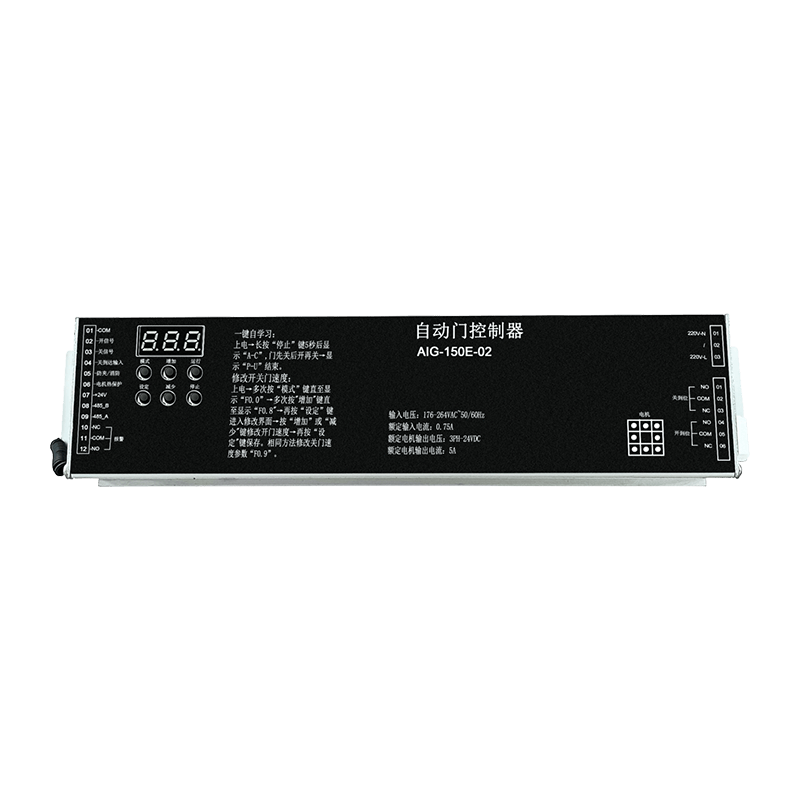

Monitoreo de estado: una pantalla de tubo digital proporciona información en tiempo real sobre el estado de funcionamiento, como la medición automática del ancho de la puerta (A_c), la apertura normal (Uoo) y el cierre (Uco).

Parámetros personalizables:

Parámetros de usuario (Serie P): Permite el ajuste de velocidades de apertura/cierre, tiempos de retardo de cierre automático y par antipellizco.

Parámetros del técnico (serie F): proporciona un control más profundo sobre los pares de polos del motor, las relaciones de reducción y las configuraciones avanzadas de KP/KI del anillo de velocidad para una aceleración y desaceleración suaves.

Control de par: el controlador gestiona varias fases de par, incluido el par de arranque, el par antipellizco y el par de retención una vez que la puerta está en su lugar.

Modos de operación: Admite modelos primarios y secundarios, modos de batería de emergencia y un modo de demostración antiguo para pruebas,

Beneficios y funciones de seguridad

Protecciones de seguridad: El controlador incluye detección de bloqueo integrada (sensibilidad ajustable) para identificar cuando el camino de una puerta está obstruido.

Herramientas de diagnóstico: un sistema integral de resolución de problemas identifica fallas específicas, como fallas del codificador/Hall (E02), sobretensión (E05) y sobrecarga del motor (E18).

Integridad operativa: Para garantizar la seguridad, el sistema requiere una instalación profesional, una estricta conexión a tierra del cable de tierra y el uso de cables blindados para codificadores para evitar interferencias.

Funciones de mantenimiento: el controlador rastrea las horas de trabajo acumuladas y permite una "recuperación de parámetros" para restablecer el dispositivo a los valores predeterminados de fábrica para tipos de puertas específicos.
