Descripción del producto

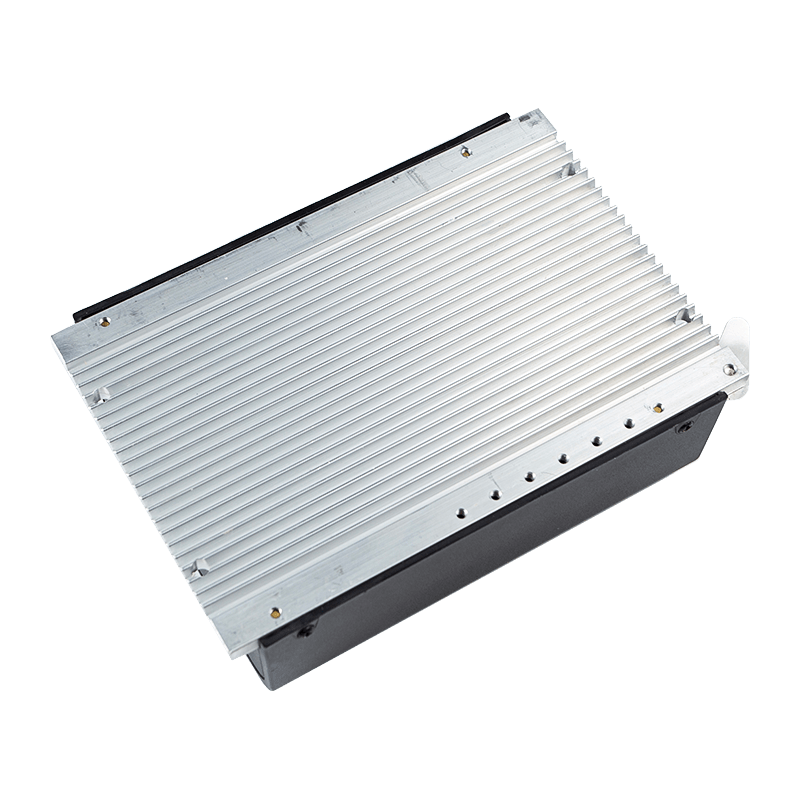

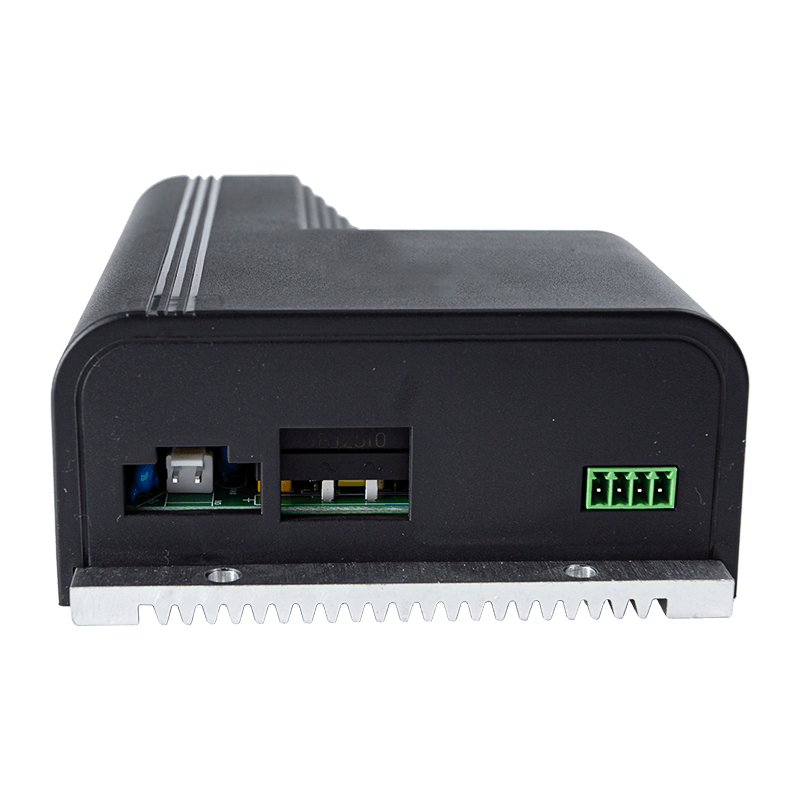

Tipo de dispositivo: Servocontrolador de puerta de ascensor de alto rendimiento diseñado para la gestión precisa de sistemas de puertas de ascensor.
Método de control: Utiliza control PWM de vector espacial de bucle completamente cerrado.
Compatibilidad del sistema: Diseñado específicamente para funcionar con el servomotor de imán permanente MT01-TB-120W.
Requisitos de energía: Funciona con un voltaje de entrada monofásico de 176~264 VCA (50/60 Hz).
Características clave

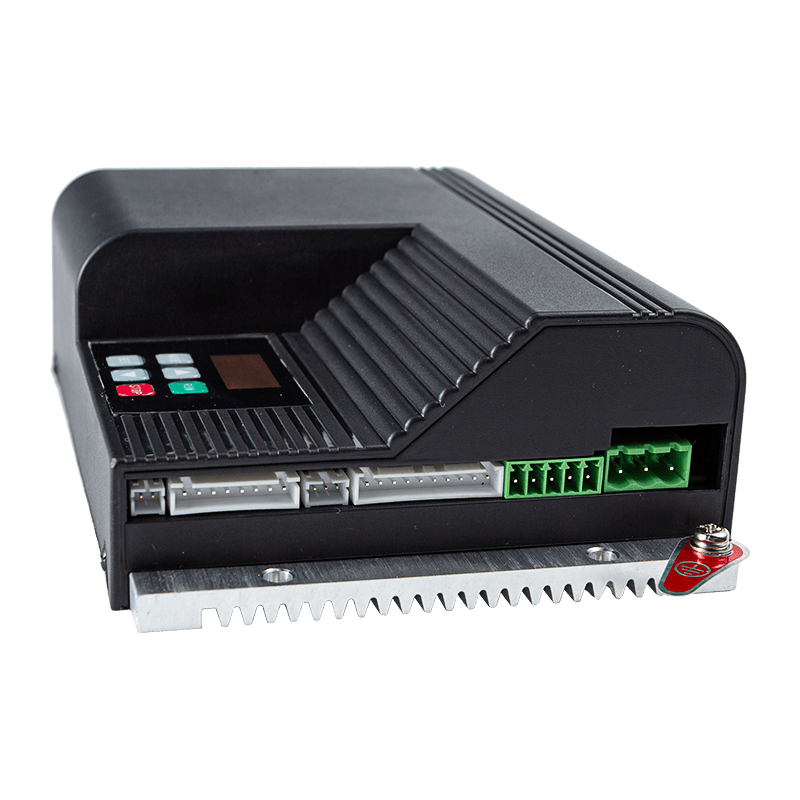

Monitoreo integral: Cuenta con una pantalla digital que rastrea la velocidad de salida, la corriente, el voltaje de la barra colectora, la posición de la puerta y el tiempo total de funcionamiento.
Puesta en marcha con un solo toque: Incluye una función automatizada de “depuración con una sola tecla” (A-c) que mide el ancho de la puerta y prueba la posición inicial.
Amplia parametrización:
Curvas de puerta (grupos O y C): permite el ajuste fino de cuatro velocidades diferentes, incluidas distancias de amortiguación específicas, velocidades de aceleración y desaceleración para los ciclos de apertura y cierre.
Parámetros del técnico (grupo F): gestiona pares de polos del motor, líneas de codificador y funciones de salida de relé.
E/S flexible: Equipado con ocho entradas digitales (para señales como alarmas de incendio, sensores de seguridad y comandos de puertas) y tres salidas de relé para alarmas de estado o falla.
Lógica avanzada: Admite modos de señal de puerta de conmutación de nivel y de borde e incluye tiempos de evaluación ajustables para el bloqueo de puertas.
Aplicaciones
Aplicación principal: Gestión del funcionamiento de puertas correderas de ascensores.
Modos especializados: Incluye un modo de demostración (F1.4) para ciclos de prueba continuos del mecanismo de la puerta.
Sistemas integrados: admite comunicación TTL para copia de datos y configuración/depuración de parámetros externos.
Parámetros de rendimiento del producto
| Voltaje de entrada | 176–264 VCA, 50/60 Hz |
| Compatibilidad de motores | Admite motor sin escobillas o servomotor controlable de 24 V CC; corriente máxima de salida 7,5 A; potencia máxima de salida 150W |
| Fuente de alimentación | Fuente de alimentación conmutada integrada de 24 V |
| comunicación | Equipado con función de red de comunicación RS-485 |
| Señales de entrada | Abrir, Cerrar, Anti-aplastamiento/Protección contra incendios, Llegada, Protección térmica del motor |
| Señales de salida de relé | Posición abierta alcanzada, Posición cerrada alcanzada, Alarma de fallo |
| Rango de aplicación | Exportación de puertas de ascensor, puertas de ascensor de villa y sistemas de operador de puerta especialmente personalizados |
