Descripción del producto

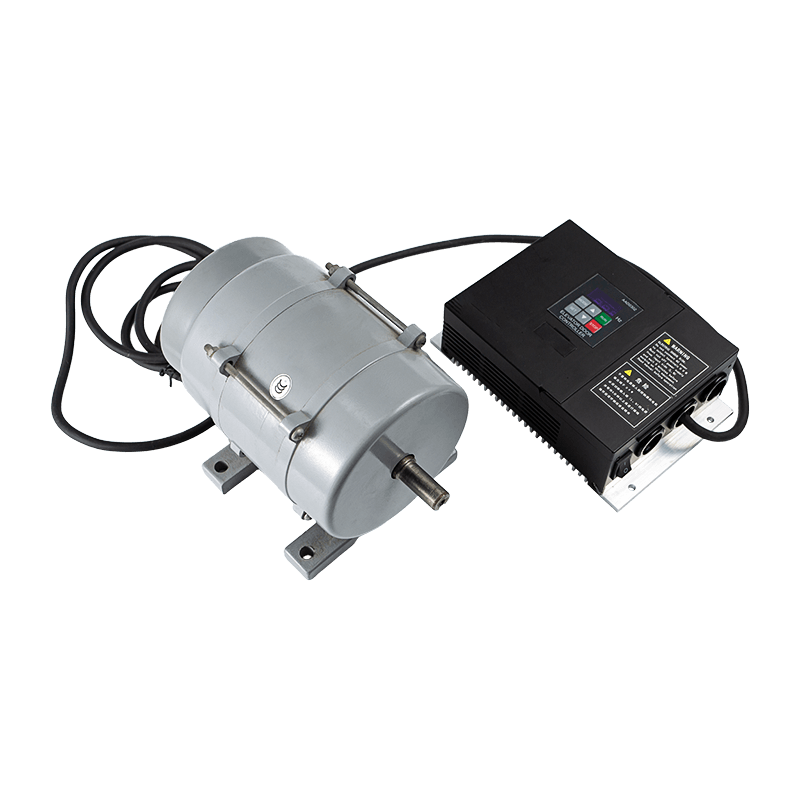

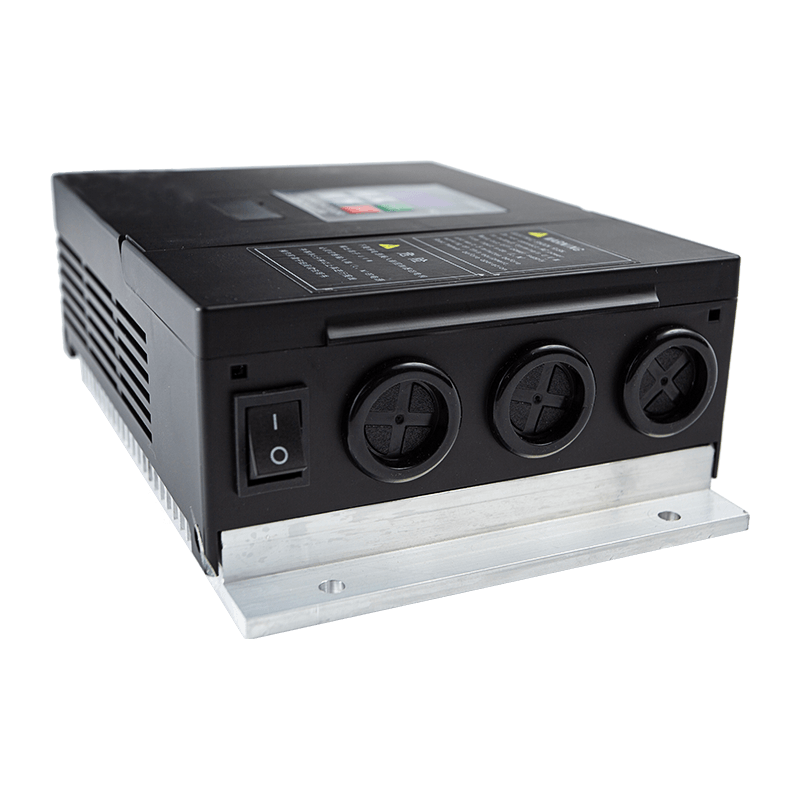

Tipo de dispositivo: Este es un variador de frecuencia variable diseñado específicamente como controlador asíncrono de CA para puertas de ascensores.
Interfaz del sistema: Cuenta con un teclado digital con pantalla para navegación, edición de parámetros (tipos “p”, “n” y “d”) y monitoreo.

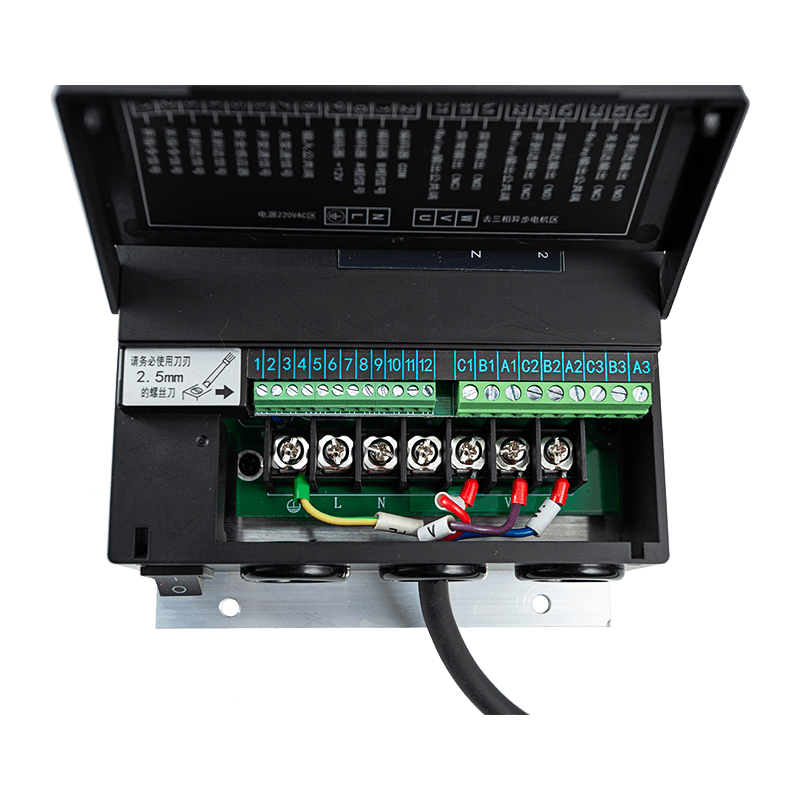

Alimentación y conectividad: La unidad utiliza una fuente de alimentación monofásica e incluye terminales para conexión del motor, señales de entrada (apertura/cierre/límite) y salidas de error.
Aplicaciones
Uso principal: Controlar los ciclos de apertura y cierre de puertas de ascensor/ascensor.
Modos de funcionamiento: Admite varios modos de funcionamiento especializados, que incluyen:
- Modos Encoder y Encoder Circle.
- Modos de interruptor de 4 posiciones y círculo de interruptor de 4 posiciones.
- Modo de comunicación vía RS-485 para control integrado del sistema.
- Modo manual para prueba y configuración.
Características clave
Curvas de puerta personalizables: los usuarios pueden ajustar con precisión el movimiento de la puerta ajustando los parámetros de aceleración, desaceleración y frecuencia en diferentes etapas del ciclo de apertura/cierre.
Control de par programable: Incluye un nivel de refuerzo de par de CC (P05) y configuraciones específicas de mantenimiento de corriente (d40, d41) para mantener la posición de la puerta una vez completamente abierta o cerrada.
Lógica de control flexible: el controlador permite la selección de la lógica de la señal de entrada (normalmente abierta o normalmente cerrada) y ofrece múltiples modos de control (teclado, terminal o comunicación).
Monitoreo en tiempo real: el sistema monitorea y muestra una amplia gama de datos, incluida la frecuencia de salida, la corriente, la posición de la puerta, el ancho de la puerta (pulsos) y los tiempos totales de funcionamiento.
Seguridad: Está disponible una función de protección con contraseña (P41) para bloquear parámetros y evitar cambios accidentales o no autorizados.
Beneficios
Precisión y suavidad: al proporcionar hasta seis tiempos diferentes de aceleración/desaceleración tanto para apertura como para cierre, el controlador garantiza un funcionamiento mecánico suave y una curva de marcha de alta calidad.
Protección integral: el variador incluye protecciones integradas contra sobrecorriente, sobretensión, subtensión y sobrecarga, que protegen tanto al controlador como al motor contra daños.
Solución de problemas simplificada: una lista extensa de códigos de error (por ejemplo, SC1 para sobrecorriente, Er1 para falla de pulso del codificador) permite a los técnicos diagnosticar y remediar fallas rápidamente.
Listo para usar: las unidades se envían con ajuste automático completo de fábrica para pulsos de ancho de puerta y parámetros de función, lo que permite una operación básica inmediata.
Parámetros de rendimiento del producto
| Voltaje de entrada | 176–264 VCA, 50/60 Hz |
| Compatibilidad de motores | Admite servomotores de alto voltaje o motores asíncronos de alto voltaje; corriente de salida máxima 3A, potencia de salida máxima 500W |
| Señales de entrada | Abrir, Cerrar, Anti-aplastamiento/Protección contra incendios, Posición alcanzada, Protección térmica del motor |
| Señales de salida de relé | Posición abierta alcanzada, Posición cerrada alcanzada, Alarma de fallo |
| Rango de aplicación | Compatible con el modelo Panasonic AAD03020 |
