Descripción del producto y aplicaciones
Uso principal: Este controlador está diseñado específicamente para gestionar el funcionamiento de puertas corredizas de almacenamiento en frío.

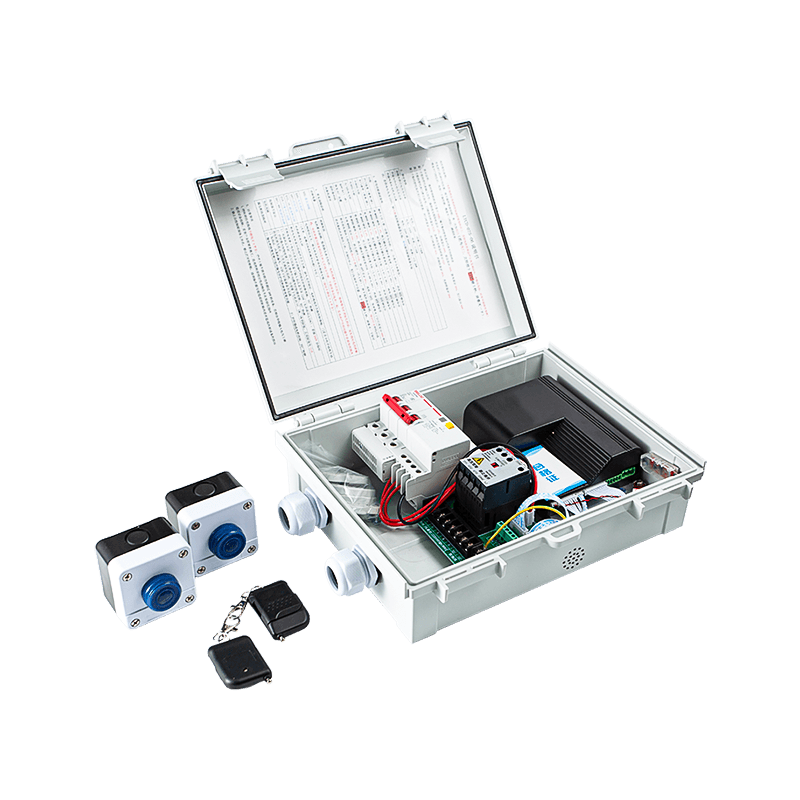

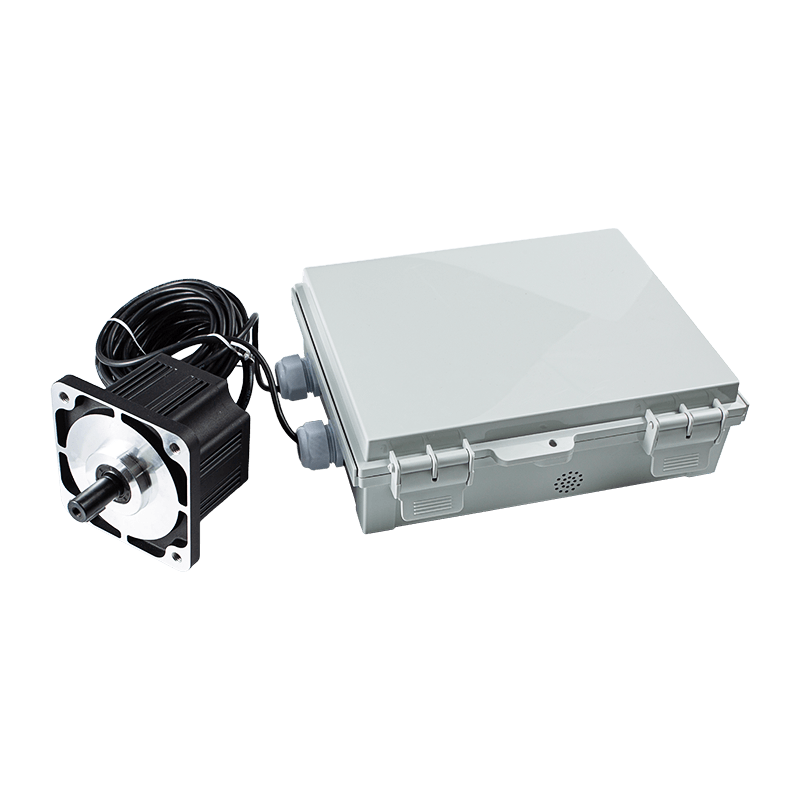

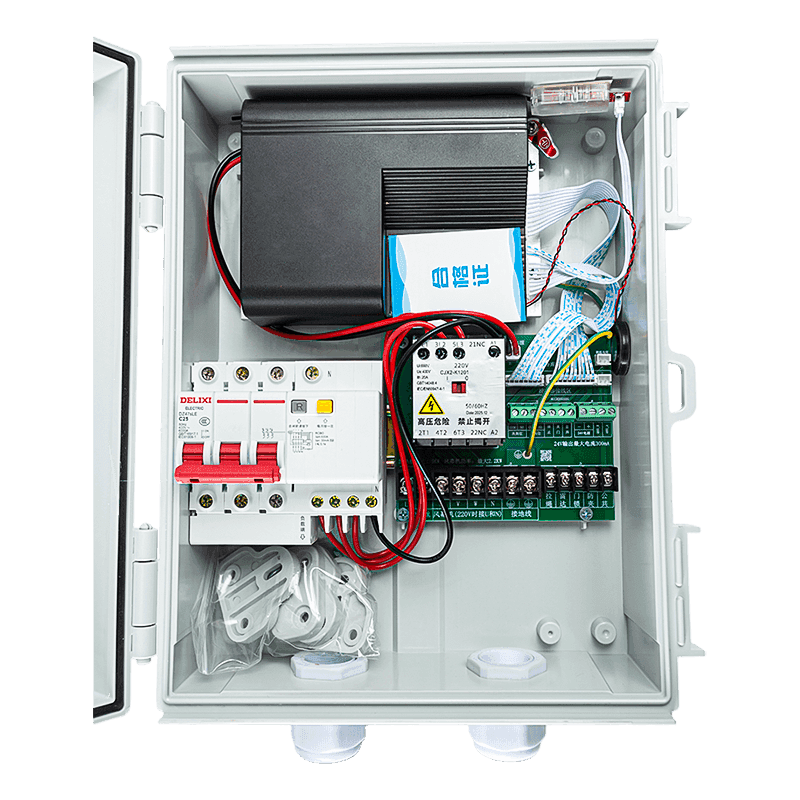

Componentes del sistema: El sistema generalmente incluye la caja de control AIG-1500P-02Y, el controlador AIG-750L-06 (disponible en modelos de voz o pantalla táctil) y un motor CC sin escobillas compatible.
Entorno objetivo: Diseñados para almacenamiento en frío, los motores compatibles están fabricados para funcionar en temperaturas que oscilan entre -30 °C y 60 °C.
Características clave
Operación personalizable: los usuarios pueden ajustar una amplia gama de parámetros, incluidas velocidades de apertura/cierre, torsión y tiempos de cierre retrasados.
Monitoreo avanzado: el sistema incluye un menú de monitoreo (parámetros N01-N24) para rastrear datos en tiempo real como frecuencia de salida, corriente, posición de la puerta, registros de fallas y tiempos totales de ejecución.
Interfaz e indicadores: la pantalla del tubo digital utiliza códigos específicos para indicar el estado:
En espera: muestra "000".
Señales de entrada: identifica fuentes como controles remotos (100), cables de tracción (200), radar (300) y sensores antipellizco (400).
Estado de Operación: Muestra si la puerta se está abriendo (001) o cerrando (002).
Periféricos integrados: el controlador gestiona componentes externos como cables calefactores (hasta 1 KW) y cortinas de aire (hasta 2,2 KW).
Beneficios y funciones de seguridad
Protecciones de seguridad: El sistema cuenta con ajustes de torque anti-pellizco y tiempos de determinación para prevenir accidentes.
Nota: La protección contra atrapamiento no está activa dentro de los 20 cm de las posiciones completamente abierta o cerrada.
Fiabilidad: Los motores cuentan con aislamiento Grado B y son resistentes a la humedad, lo que los hace adecuados para los ambientes de alta humedad típicos del almacenamiento en frío.
Facilidad de mantenimiento: el controlador registra las últimas cuatro fallas (E01-E99), lo que permite a los técnicos diagnosticar rápidamente problemas como fallas del sensor Hall (E02), subtensión (E05) o exceso de velocidad (E15).
Control flexible: Admite múltiples modos de trabajo, incluida la operación con clic en el panel o modos de control externo (radar, cable de tracción, etc.).
Nota de seguridad importante: Para evitar la electricidad inducida por alto voltaje y el riesgo de descarga eléctrica, el cable de tierra del motor debe estar conectado a la marca de conexión a tierra del controlador.
Parámetros de rendimiento del producto
| Voltaje de entrada | 176–264 VCA, 50/60 Hz |
| Control de motores | Admite motor CC sin escobillas de alto voltaje, potencia de salida máxima 1500W |
| Señales de entrada | Abrir, Cerrar, Parar, Anti-pellizco/Protección contra incendios, Cerradura de puerta, Resistencia de detección de temperatura por radar, etc. |
| Salidas | Motor de cortina de aire de 380 VCA, elemento calefactor de 220 VCA, zumbador, salida de posición abierta, salida de posición cerrada |
| comunicación | Una interfaz RS-485 para control en red |
| Rango de aplicación | Puertas para cámaras frigoríficas, puertas corredizas industriales de alta resistencia |
