Descripción general del producto
El sensor de temperatura inalámbrico pasivo es un sensor de temperatura pasivo de un solo canal y de alta precisión compuesto por un sensor de temperatura, un dispositivo de amplificación y modulación de señal, un circuito de control lógico, un circuito de comunicación inalámbrica y una antena. Este sensor de temperatura utiliza tecnología de extracción de energía por inducción CT, lo que lo hace adecuado para la mayoría de escenarios de medición de temperatura con conexiones de corriente adecuadas. No requiere fuente de alimentación externa ni batería, lo que ofrece ventajas significativas en términos de estabilidad del producto y facilidad de instalación en comparación con los sensores de temperatura alimentados externamente que son difíciles de implementar y con los sensores alimentados por baterías que son susceptibles al impacto de la temperatura ambiente en su vida útil.

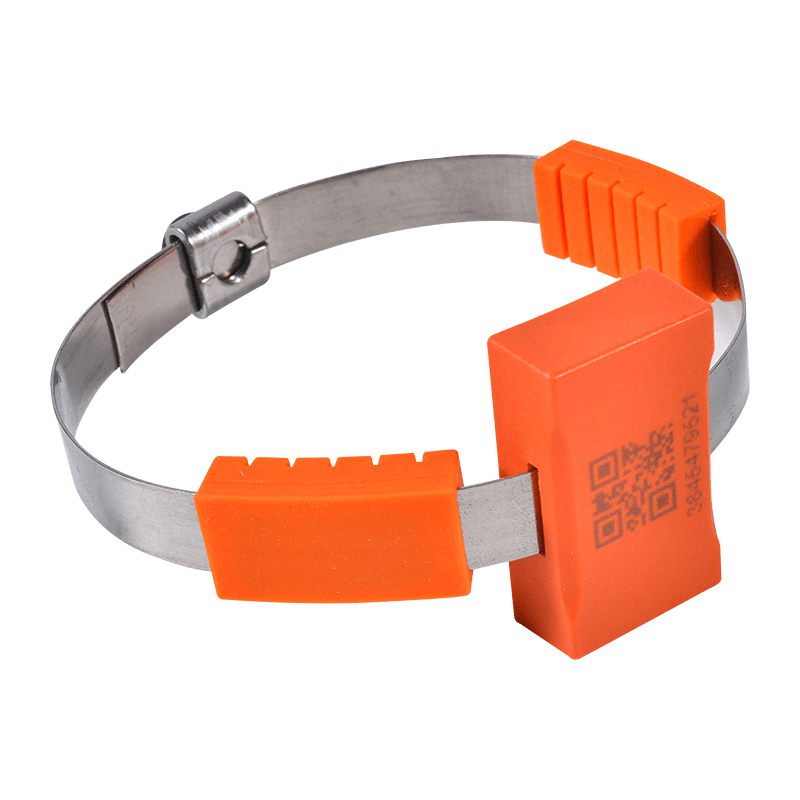

Este sensor de temperatura presenta detección de temperatura de un solo canal y utiliza un método de montaje con correa, lo que permite el contacto directo con el objeto que se mide para una instalación fácil y segura. Emplea comunicación inalámbrica de potencia ultrabaja, transmitiendo los datos de temperatura de tres canales recopilados a un host de medición de temperatura inalámbrico a través de una red inalámbrica. El producto se implementa principalmente en aplicaciones como aparamenta de bajo voltaje.
Introducción a la función
| Funciones principales | Introducción a la función |
| Función de detección de temperatura | Detección en tiempo real de la temperatura actual de la pieza medida. |
| Función de autoprueba de tensión de alimentación | Detección en tiempo real del valor de tensión de alimentación del propio sensor. |
| La energía se obtiene de la corriente inducida. | El sensor funciona mediante inducción electromagnética de corriente del lado primario. |
| Nota: Todos los datos detectados por los sensores se cargan al host inalámbrico de medición de temperatura mediante transmisión inalámbrica. |
Principales parámetros técnicos.
| parámetro | Rango de medición de temperatura: -40 ～ 150 ℃ |
| Precisión de medición: ±1℃ |
| Frecuencia de muestreo de temperatura: 10 ~ 30 segundos (aleatorio) de forma predeterminada |
| Frecuencia inalámbrica: 433MHz |
| Distancia de transmisión inalámbrica: ≥ 350 metros (espacio abierto) |
| Potencia de funcionamiento: potencia inductiva, corriente inducida superior a 3A. |
| Corriente de arranque: < 5A |
| Requisito de nivel de voltaje para la ubicación de instalación del sensor: ≤ 220 KV |
| Requisito de corriente principal para la ubicación de instalación del sensor: ≤5000A (para corrientes superiores a 5000A, comuníquese con el personal técnico del fabricante para evaluar las condiciones del sitio). |
| Método de instalación: incluido |
| Dimensiones del cuerpo principal: 24 mm * 22 mm * 10 mm |
| Instalar parte | Aparamenta de alta tensión extraíble: embarrados, contactos estacionarios, conexiones de cables, etc. Aparamenta de baja tensión: terminales de salida, terminales de entrada y salida del disyuntor. Barras tubulares, barras de cobre, terminales de subestaciones, etc. |
| Aparamenta fija de alta tensión: embarrados, seccionadores, conexiones de cables, etc. |
| Aparamenta de baja tensión: entrada de disyuntor, salida, salida de cable, etc. |
| Instalaration steps |  Paso 1: Calcule la longitud del lugar de instalación e inserte la longitud adecuada a través del módulo; Inserte la placa colectora de energía y la silicona suave en el sensor (con el lado corrugado de la silicona suave hacia abajo, alineado con la posición de detección de temperatura). |
| Paso 2: Envuelva el módulo alrededor de la fuente de alimentación (ruta de corriente principal) para que el punto de medición de temperatura entre en contacto con la pieza a medir y apriete las placas de aleación en ambos lados; luego superponga los dos extremos debajo de los clips. Apriete los tornillos con una llave Allen. |
