Descripción general del producto
Los puntos de monitoreo de temperatura para equipos eléctricos de alto voltaje generalmente están ubicados en entornos con alto voltaje, alta corriente y fuertes campos magnéticos. Debido a las estrictas condiciones, como el fuerte ruido electromagnético, el aislamiento de alto voltaje y las limitaciones de espacio, el monitoreo de la temperatura en tiempo real de los equipos eléctricos de alto voltaje se vuelve extremadamente difícil.
El sistema de monitoreo de temperatura inalámbrico desarrollado independientemente por nuestra empresa es un sistema de medición de temperatura en tiempo real que utiliza ondas de radio para la transmisión de señales. Este sistema monta un sensor en el dispositivo que se está midiendo y el sensor se conecta al host receptor a través de una red inalámbrica. Este sistema supera fundamentalmente el desafío del monitoreo en línea en tiempo real de la temperatura de funcionamiento de los contactos de equipos de alto voltaje.

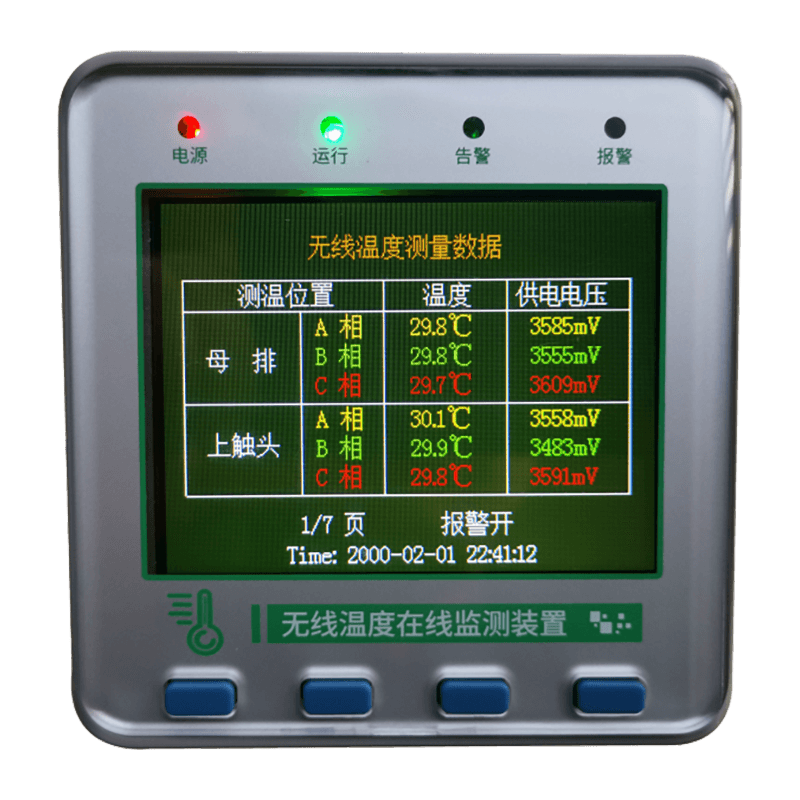

El host de medición de temperatura inalámbrico con pantalla pequeña a color KL-MT86MP es un host con una pantalla a color estándar de 86*86, equipado con una interfaz de comunicación estándar, compatible con la operación de red y capaz de recibir datos de sensores de temperatura inalámbricos. Al mismo tiempo, con la ayuda del software del ordenador host, el host puede registrar datos de temperatura de funcionamiento en tiempo real de los equipos de alto voltaje, lo que permite el mantenimiento proactivo de los equipos de alto voltaje para detectar fallas térmicas y proporcionar datos históricos para la reparación de equipos de alto voltaje.
El sistema inalámbrico de monitoreo de temperatura cuenta con confiabilidad y seguridad extremadamente altas. El sensor de temperatura emplea comunicación inalámbrica de potencia ultrabaja, transmitiendo los datos de temperatura recopilados al host de monitoreo de temperatura inalámbrico a través de una red inalámbrica. El sensor de temperatura inalámbrico se instala directamente en el punto de monitoreo de temperatura de cada dispositivo eléctrico de alto voltaje, como equipos de producción industrial, motores de alta potencia, interruptores de alto voltaje, juntas de barras colectoras, seccionadores exteriores, transformadores y otros contactos eléctricos propensos a altas temperaturas.
Especificaciones técnicas
| Funciones principales | Introducción a la función |
| | Recibir datos | Recibe la temperatura y el voltaje de funcionamiento del sensor cargados por el sensor de temperatura inalámbrico. |
| Mostrar datos | Los datos recibidos se muestran en color, lo que proporciona un efecto de visualización más intuitivo. El interruptor de retroiluminación es controlable, lo que lo hace adecuado para una variedad de aplicaciones. |
| Visualización del reloj | Se muestra un reloj en tiempo real que sirve como referencia de tiempo para el registro de eventos. |
| Configuración de parámetros | Todos los parámetros se pueden ajustar de manera flexible, la operación es conveniente y los datos no se pierden cuando se corta la energía. |
| Salida de alarma | Cuando ocurre un evento de alarma, el contacto seco del relé emite una señal y emite un sonido de alarma. |
| | Récords de temperaturas extremas | Registra mensualmente las temperaturas máximas y mínimas en cada punto de medición de temperatura, junto con la tensión de alimentación correspondiente y el momento de ocurrencia. Cuando se utiliza a lo largo de años, sobrescribe automáticamente los datos de ese mes del año anterior. |
| Registro de alarma de temperatura | Registra la temperatura, la hora de inicio y la hora de finalización de cada fase en el lugar de medición de temperatura donde se produjo una alarma. Se pueden guardar hasta 100 registros. Cuando haya más de 100 registros, el registro más antiguo se sobrescribirá automáticamente. |
| Registro de desequilibrio de temperatura | Cuando las temperaturas de las tres fases en el mismo lugar de medición de temperatura no son iguales, la temperatura y el tiempo de aparición de cada fase en el grupo actual se registran mensualmente y se calcula el grado de desequilibrio. Cuando se utiliza entre años, los datos del año anterior para ese mes se sobrescriben automáticamente. |
| Gestión de contraseñas | Se utiliza la administración de contraseñas y se debe ingresar una contraseña al configurar los parámetros. Hay dos tipos de contraseñas: contraseña de usuario y contraseña del sistema. Ingresar la contraseña del sistema permite acceder a configuraciones más avanzadas. |
Especificaciones técnicas
| Parámetros técnicos | Indicadores técnicos |
| Parámetros inalámbricos | frecuencia inalámbrica | 2,4 GHz y 433 MHz son opcionales. |
| Gestionar el número de sensores inalámbricos | ≤240 |
| Parámetros de comunicación | Métodos de comunicación | Interfaz de comunicación RS485, distancia de comunicación ≤1200 m (sin repetidor) |
| Número de hosts en una red | ≤128 |
| Protocolo de comunicación | Protocolo Modbus: Protocolo de comunicación para sistemas inalámbricos de medición de temperatura |
| tasa de baudios | 1200, 2400, 4800, 9600, 19200 bps disponibles |
| Parámetros predeterminados de alarma | Valor de alarma de temperatura | Límite superior: 90 ℃, límite inferior: -20 ℃ |
| Valor de alarma de temperatura | Límite superior: 60 ℃, límite inferior: -10 ℃ |
| valor de voltaje de alarma | 2700mV |
| Parámetros de contacto seco del relé | AC220V/5A (1 juego de contactos pasivos normalmente abiertos/normalmente cerrados) |
| Tensión de funcionamiento | CA 85~265 V/CC 110~370 V |
| Consumo total de energía | ≤5VA |
| Temperatura de funcionamiento | -10 ℃ a 70 ℃ |
| Humedad de funcionamiento | ≤90%RH, sin condensación, no corrosivo |
| altitud | ≤2500 metros |
| Nivel de protección | IP20 |
| Resistencia de aislamiento | ≥100MΩ (temperatura entre 10~30℃, humedad relativa inferior al 80%) |
| Método de instalación | Instalación integrada |
