Descripción general del producto
Los puntos de monitoreo de temperatura para equipos eléctricos de alto voltaje generalmente están ubicados en entornos con alto voltaje, alta corriente y fuertes campos magnéticos. Debido a las estrictas condiciones, como el fuerte ruido electromagnético, el aislamiento de alto voltaje y las limitaciones de espacio, el monitoreo de la temperatura en tiempo real de los equipos eléctricos de alto voltaje se vuelve extremadamente difícil.
El sistema de monitoreo de temperatura inalámbrico desarrollado independientemente por nuestra empresa es un sistema de medición de temperatura en tiempo real que utiliza ondas de radio para la transmisión de señales. Este sistema monta un sensor en el dispositivo que se está midiendo y el sensor se conecta al host receptor a través de una red inalámbrica. Este sistema supera fundamentalmente el desafío del monitoreo en línea en tiempo real de la temperatura de funcionamiento de los contactos de equipos de alto voltaje.

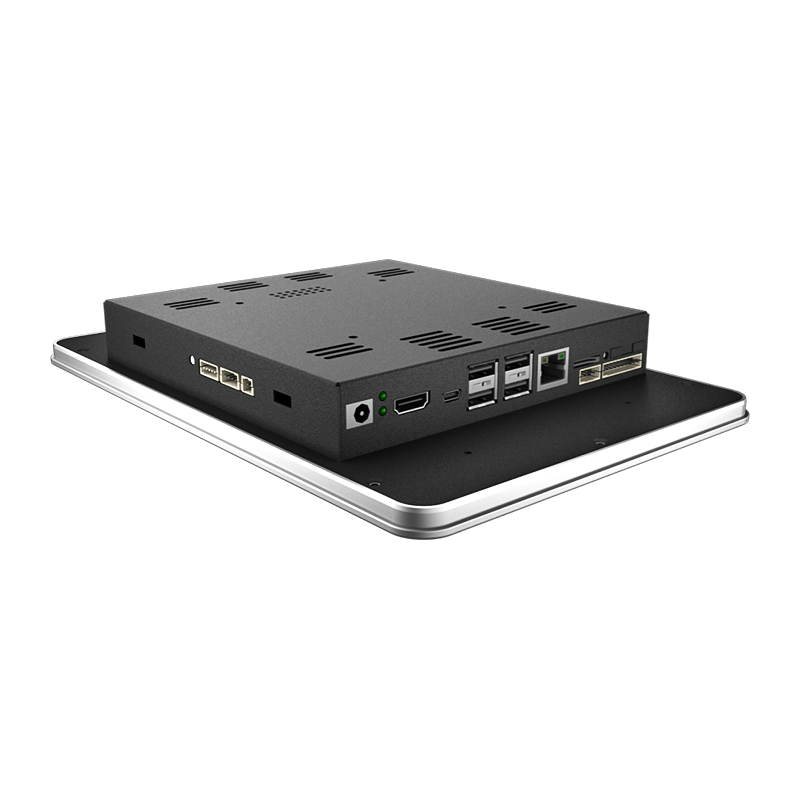

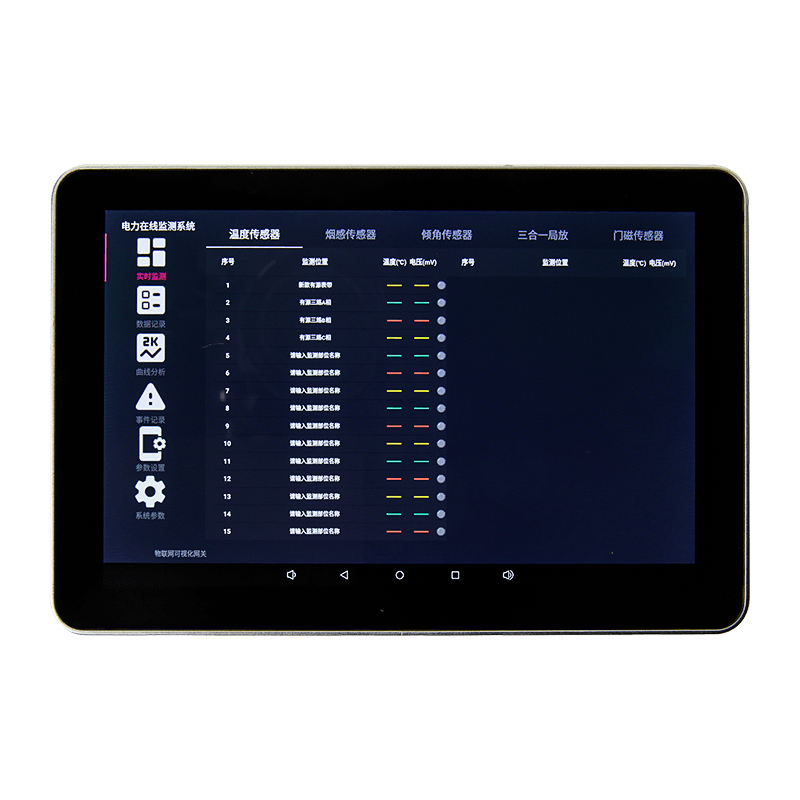

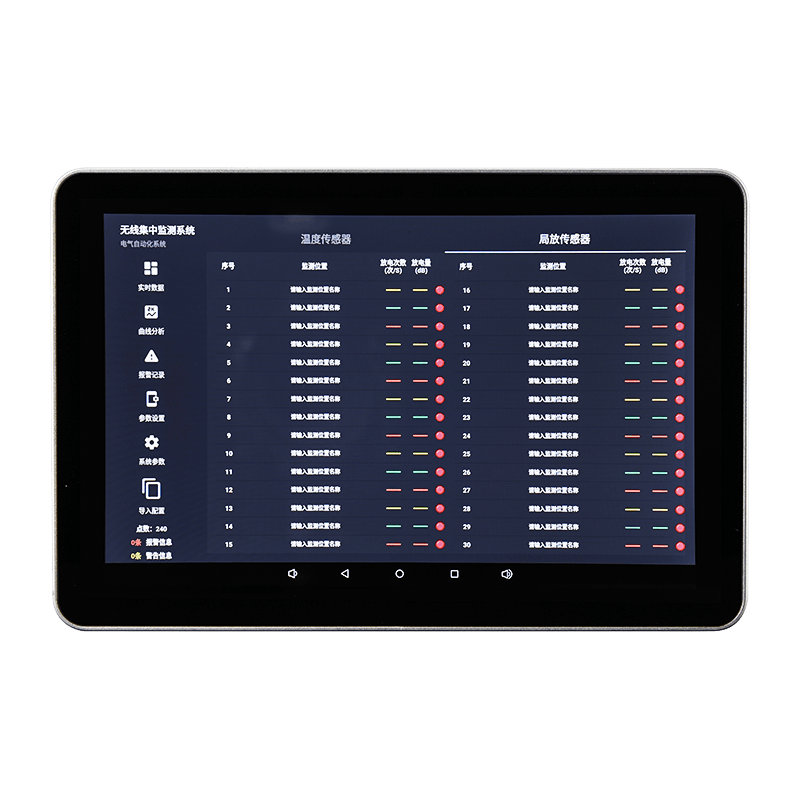

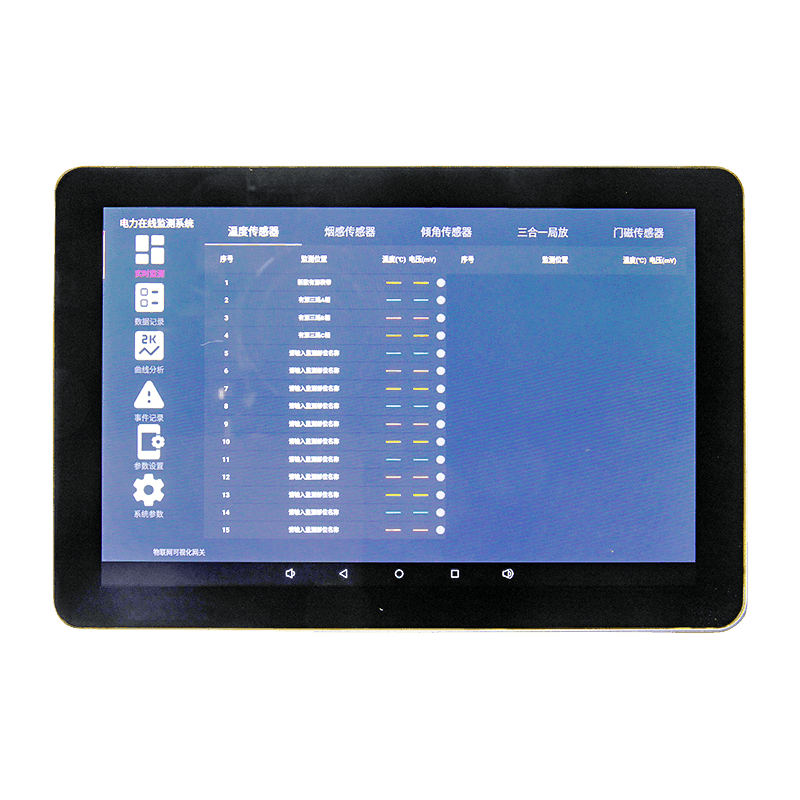

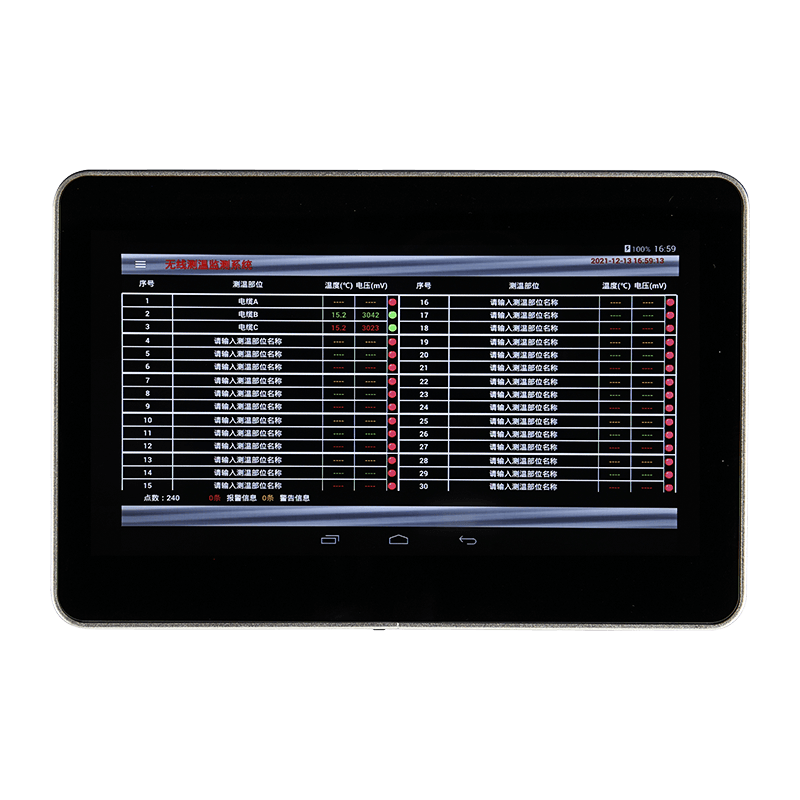

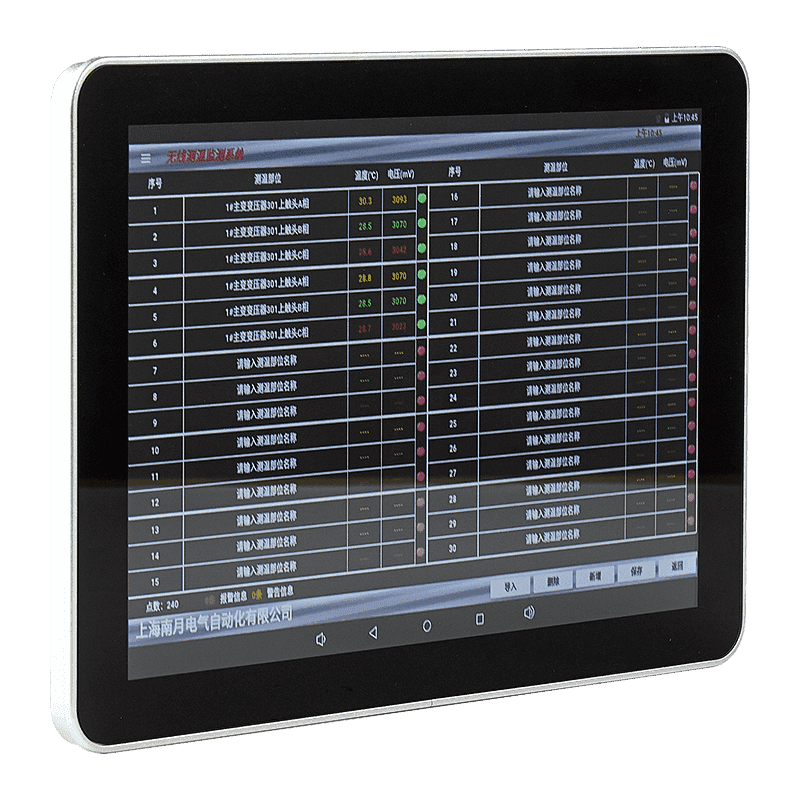

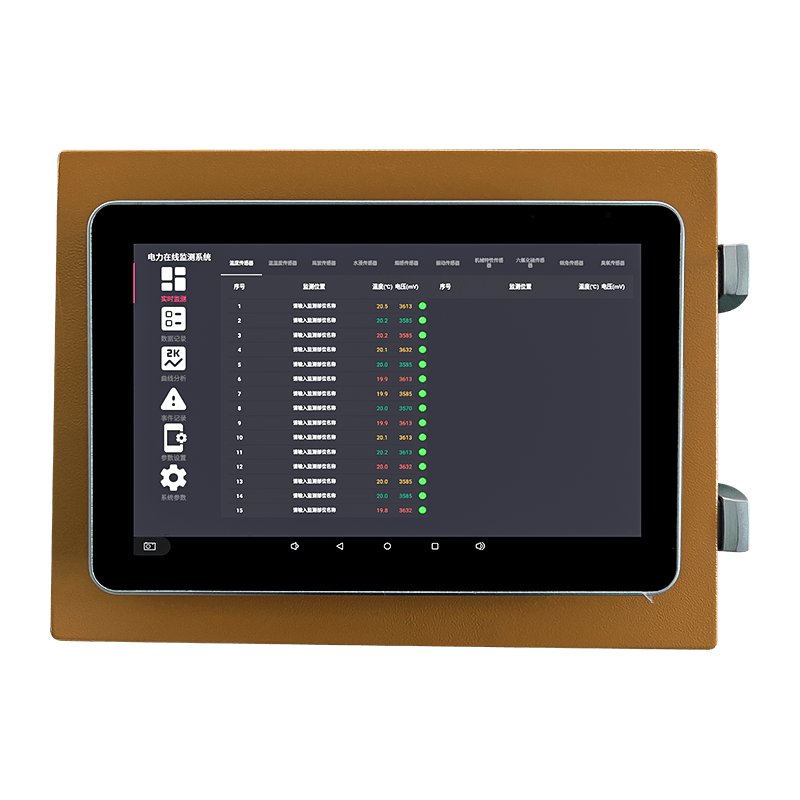

El host de medición de temperatura inalámbrico con pantalla táctil KL-MT89MP es un host con pantalla táctil de 10 pulgadas de grado industrial equipado con una interfaz de comunicación estándar, compatible con el funcionamiento de la red y capaz de recibir datos de sensores de temperatura inalámbricos. Al mismo tiempo, con la ayuda del software del ordenador host, el host puede registrar datos de temperatura de funcionamiento en tiempo real de los equipos de alto voltaje, lo que permite el mantenimiento proactivo de los equipos de alto voltaje en busca de fallas térmicas y proporciona datos históricos para la reparación de equipos de alto voltaje.
El sistema inalámbrico de monitoreo de temperatura cuenta con confiabilidad y seguridad extremadamente altas. El sensor de temperatura emplea comunicación inalámbrica de potencia ultrabaja, transmitiendo los datos de temperatura recopilados al host de monitoreo de temperatura inalámbrico a través de una red inalámbrica. El sensor de temperatura inalámbrico se instala directamente en el punto de monitoreo de temperatura de cada dispositivo eléctrico de alto voltaje, como equipos de producción industrial, motores de alta potencia, interruptores de alto voltaje, juntas de barras colectoras, seccionadores exteriores, transformadores y otros contactos eléctricos propensos a altas temperaturas.
Introducción a las funciones principales
| Funciones principales | Introducción a la función |
| Función básica | Recibir datos | Reciba la temperatura y el voltaje de funcionamiento del sensor cargado por el sensor de temperatura inalámbrico |
| Mostrar datos | Los datos recibidos se muestran en color, lo que proporciona una experiencia de visualización más intuitiva. La luz de fondo es controlable y adecuada para una variedad de aplicaciones. |
| Visualización del reloj | Se muestra un reloj en tiempo real que sirve como referencia de tiempo para el registro de eventos. |
| Configuración de parámetros | Todos los parámetros son ajustables de manera flexible, fáciles de operar y los datos no se pierden incluso cuando está apagado. |

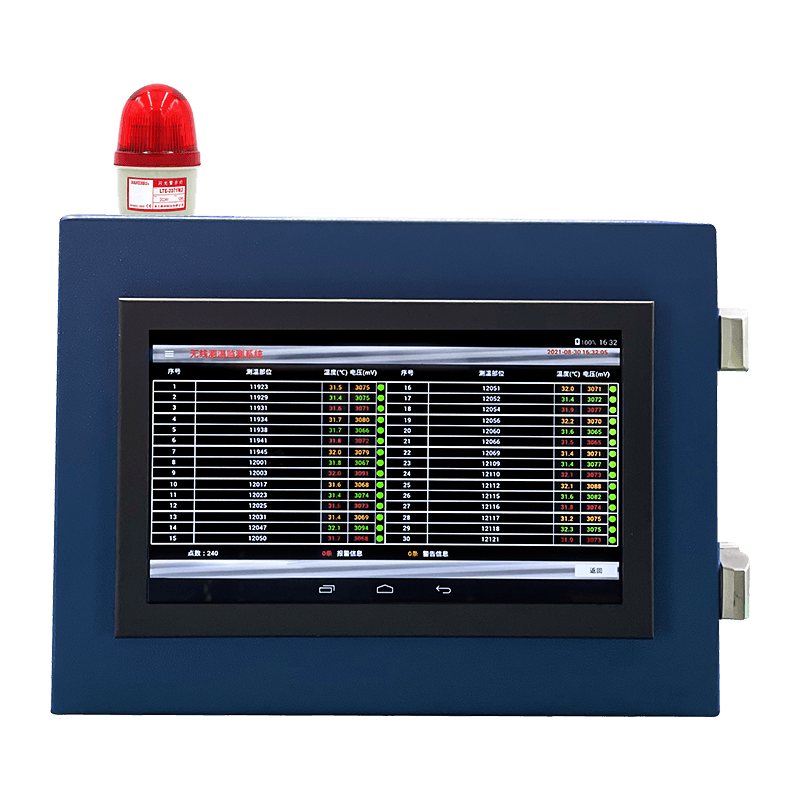

| Salida de alarma | Cuando ocurre un evento de alarma, el contacto seco del relé emite una señal y emite un sonido de alarma. |
| Registro de alarma de temperatura | Registre la temperatura en el lugar de medición de temperatura donde se produjo una alarma. |
| Gestión de contraseñas | Se utiliza la gestión de contraseñas; Se requiere una contraseña para configurar los parámetros. Hay dos tipos de contraseñas: contraseña de usuario y contraseña del sistema. Ingresar la contraseña del sistema permite acceder a configuraciones más avanzadas. |
Especificaciones técnicas
| Parámetros técnicos | Indicadores técnicos |
| Parámetros inalámbricos | frecuencia inalámbrica | 2,4 GHz/433 MHz/470 ~ 510 MHz |
| Gestionar el número de sensores inalámbricos | ≥240 |
| Parámetros de comunicación | Métodos de comunicación | Se encuentran disponibles comunicación RS485, Ethernet y fibra óptica. La distancia de comunicación RS485 es ≤1200 m (sin repetidores). |
| Número de hosts en una red | ≤128 unidades |
| Protocolo de comunicación | Protocolo Modbus |
| tasa de baudios | Están disponibles 1200, 2400, 4800 y 9600 bps. |
| Alarma predeterminada parámetro | Valor de alarma de temperatura | Límite superior: 90 ℃, límite inferior: -20 ℃ |
| Valor de alarma de temperatura | Límite superior: 60 ℃, límite inferior: -10 ℃ |
| valor de voltaje de alarma | 2700mV |
| Parámetros de contacto seco del relé | CA 220 V./5A Pasivo Normalmente Abierto (Función Opcional) |
| Tensión de funcionamiento | AC220V |
| Consumo total de energía | ≤5VA |
| Temperatura de funcionamiento | -10 ℃ a 70 ℃ |
| Humedad de funcionamiento | ≤90%RH, sin condensación, no corrosivo |
| altitud | ≤2500 metros |
| Resistencia de aislamiento | ≥100MΩ (temperatura entre 10~30℃, humedad relativa inferior al 80%) |

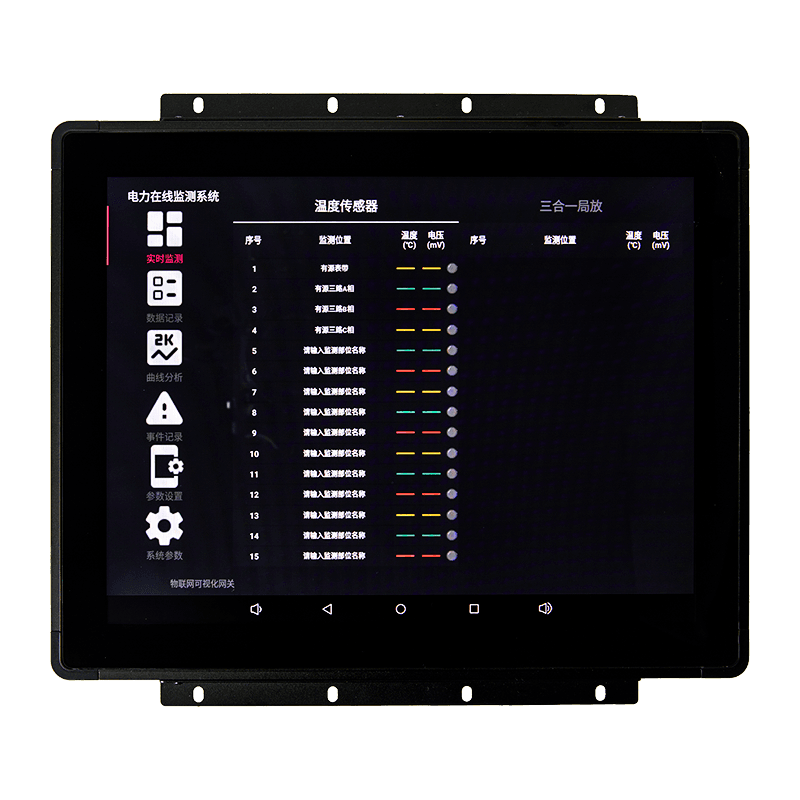

| Método de instalación | Instalación de pared, instalación empotrada |
