Descripción del producto y calificaciones del sistema
Especificaciones principales: El controlador tiene una potencia nominal de 0,75 KW y funciona con un voltaje nominal de 220 V.

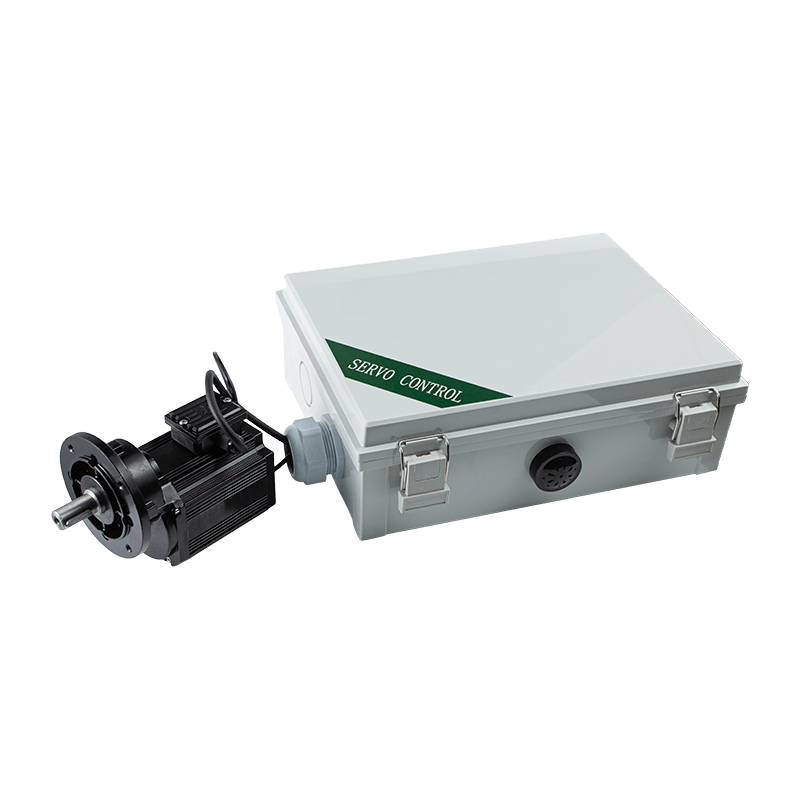

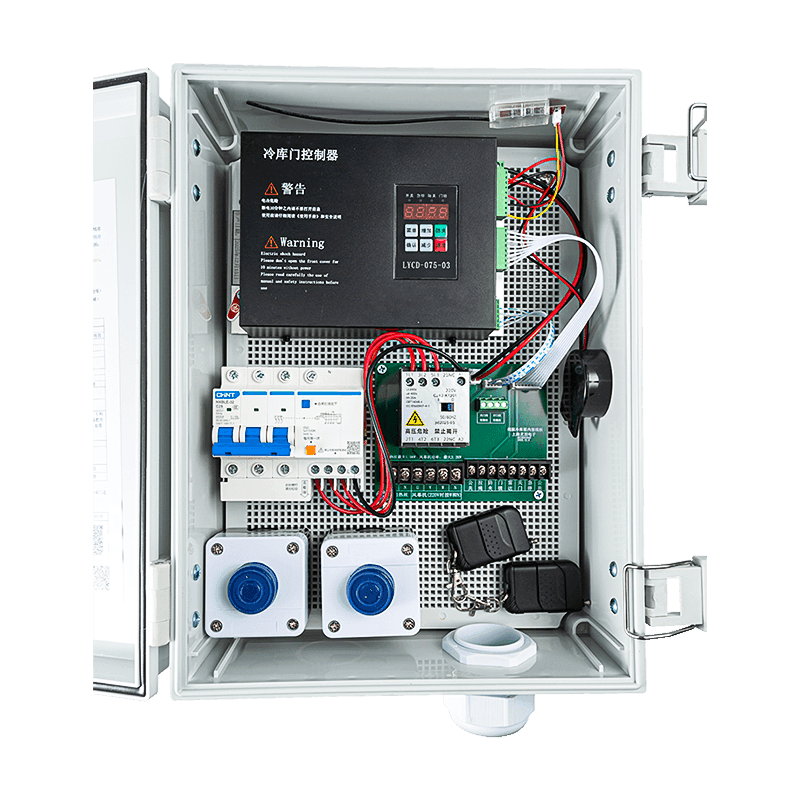

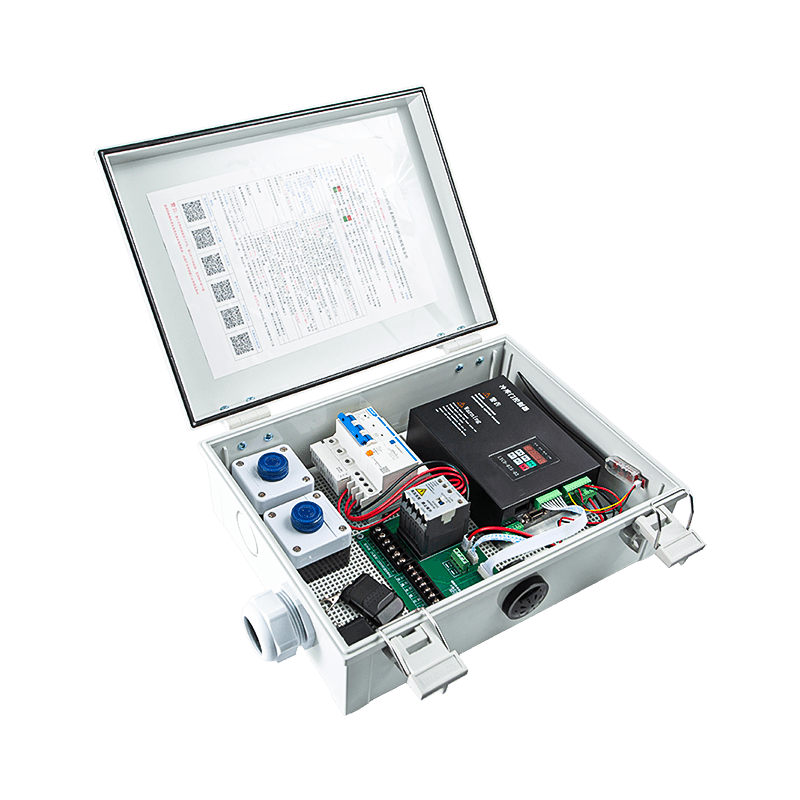

Integración del sistema: normalmente se encuentra dentro de la caja de control de la puerta del refrigerador AIG-1500L-01J.
Motor compatible: El sistema utiliza el MT01-JS-45N (DLG-56S-45), un motor de engranajes de imán permanente trifásico que presenta un par nominal de 45 N.m y una relación de reducción de 1:6,45.
Soporte periférico: el controlador incluye salidas dedicadas para cables calefactores externos (hasta 1 KW a 220 V) para evitar el congelamiento de la puerta y cortinas de aire externas (hasta 2,2 KW) para mantener el control del clima.
Aplicaciones
Ambiente primario: Está diseñado para instalaciones de almacenamiento en frío, manejando puertas corredizas pesadas que requieren alto torque y precisión.
Resiliencia ambiental: El sistema está construido para soportar condiciones duras, con el motor clasificado para temperaturas ambiente entre -25 °C y 50 °C y humedad relativa de hasta el 95 %.
Características clave
Puesta en marcha guiada por voz: el controlador presenta un método de depuración automatizado en el que un altavoz proporciona una cuenta regresiva e indicaciones de voz para guiar al usuario a través de la autoprueba y la medición del ancho de la puerta.
Interfaz de E/S flexible: Proporciona terminales para una amplia gama de señales externas, incluidos cables de tracción, radar, cerraduras de puertas, paradas de emergencia y sensores antipellizco.
Parametrización personalizable: los usuarios pueden ajustar nueve velocidades, la corriente de arranque del motor y pares de apriete específicos para cuando la puerta alcance sus posiciones completamente abierta o cerrada.
Relés programables: Se pueden asignar tres salidas de relé a diversas funciones, como conmutación de cortina de aire, señales de biblioteca ocupada o salidas de alarma.
Gestión remota: el sistema incluye un módulo receptor de control remoto con procedimientos simples de emparejamiento y borrado de códigos para operación inalámbrica.
Parámetros de rendimiento del producto
| Voltaje de entrada | 176–264 VCA, 50/60 Hz |
| Control de motores | Servomotorreductor de alto voltaje controlable, potencia de salida máxima 1500 W |
| Señales de entrada | Abrir, Cerrar, Parar, Antipellizco / Protección contra incendios, Cerradura de puerta, Radar, etc. |
| Salidas | Motor de cortina de aire de 380 VCA, elemento calefactor de 220 VCA, zumbador, señal de posición abierta, señal de posición cerrada |
| comunicación | Una interfaz RS485, que permite el control en red |
