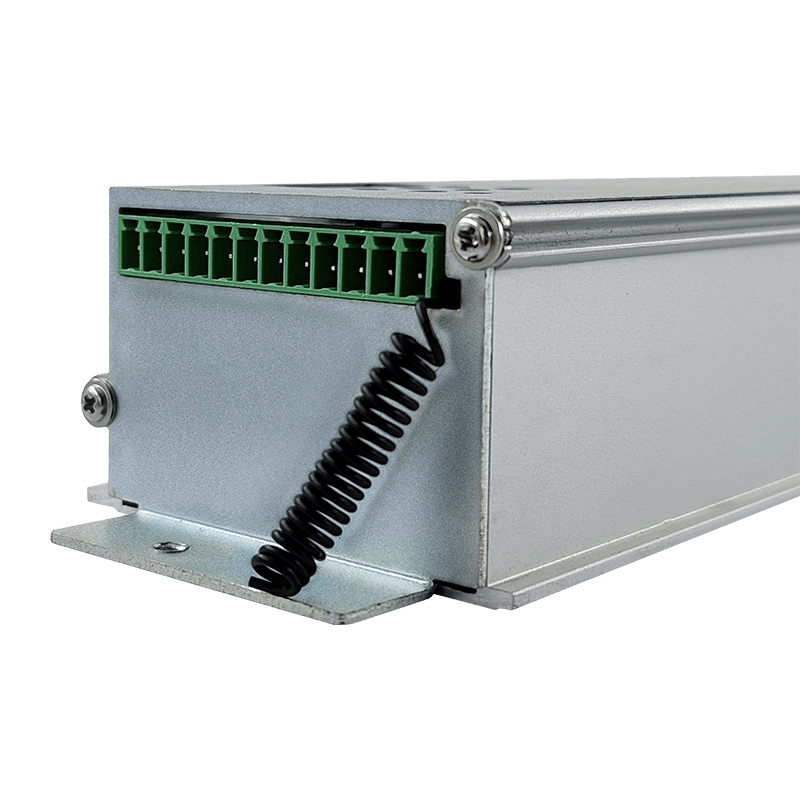

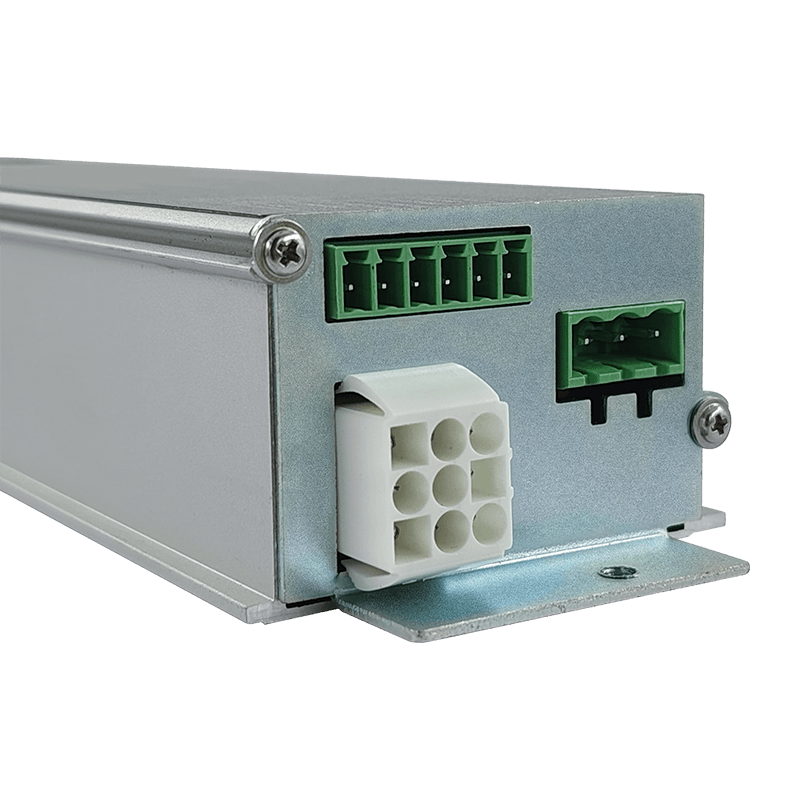

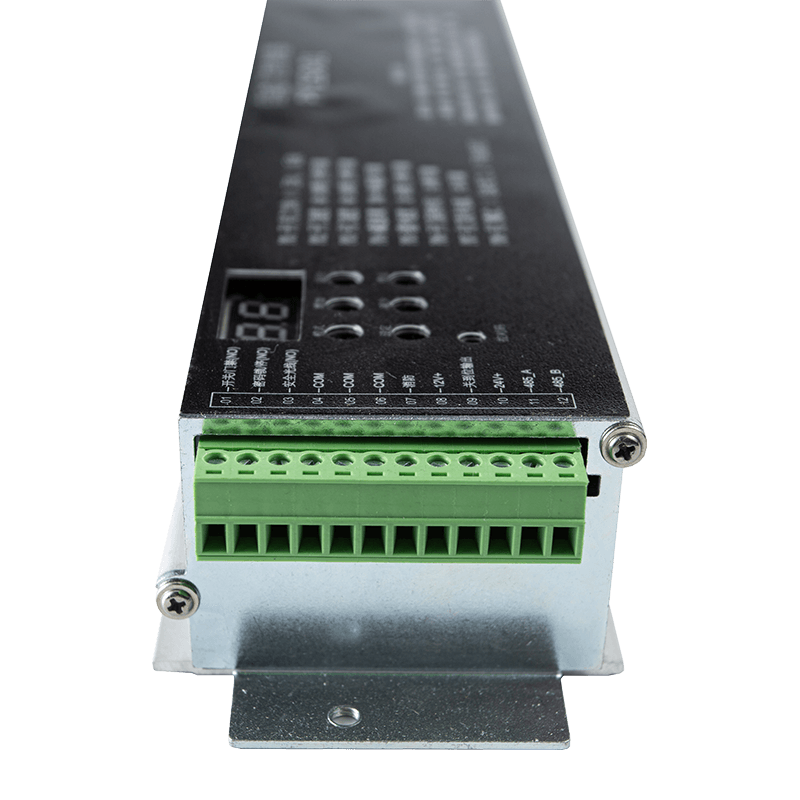

Descripción del producto y aplicaciones
Aplicación objetivo: Este controlador está diseñado específicamente para el funcionamiento de puertas médicas y puertas correderas.
Especificación del modelo: El modelo AIG-150P-02 es la versión de la serie configurada específicamente para usar con un motor CC sin escobillas.
Tipo de sistema: Es un controlador de alta precisión que gestiona el movimiento de la puerta a través de curvas de velocidad y ajustes de par personalizables.
Características clave
Inicialización inteligente: Al encenderse, el controlador puede realizar una medición automática del ancho de la puerta (A_c) y una apertura/cierre lento de la puerta para identificar los límites.
Curvas operativas personalizables:
Curvas normales de apertura/cierre: el sistema utiliza un enfoque de múltiples fases que incluye arranque a baja velocidad, desplazamiento a alta velocidad, desaceleración y una fase de aproximación final.
Parámetros de usuario (Serie P): Permite el ajuste de velocidades de apertura/cierre, cierre de baja velocidad y tiempos de retardo de cierre automático.
Gestión de par sofisticada: proporciona ajustes independientes para el par de arranque, el par antipellizco y el par de mantenimiento (para mantener la puerta en posición) para los ciclos de apertura y cierre.
Modos de control avanzados:
Modo de demostración de envejecimiento: permite realizar pruebas de ciclo continuo con intervalos ajustables.
Modo de batería de emergencia: una función conmutable para garantizar el funcionamiento durante cortes de energía.
Modo de prueba de motor: Facilita el diagnóstico técnico.
Especificaciones del producto
| Voltaje de entrada | 176–264 VCA, 50/60 Hz |
| Control de motores | Admite motor sin escobillas o servomotor de 24 V CC, con una corriente de salida máxima de 7,5 A y una potencia de salida máxima de 150 W |
| Receptor de control remoto incorporado |
| Interfaz de comunicación RS-485 para conectividad de red |
| Señales de entrada | Abrir/cerrar, detener, alarma contra incendios, sensor de seguridad, radar, entrada de bloqueo |
| Señales de salida | Luz/cerradura de puerta, salida de bloqueo de cierre |
| Aplicaciones | Puertas corredizas médicas, puertas de vidrio, puertas de gabinetes, puertas corredizas de alta resistencia, etc. |
