Características
● Diseñado íntegramente en acero inoxidable 316L, con grado de protección IP68.
● Más de 2 veces la sobrepresión y hasta 5 veces la sobrepresión para un alcance de menos de 5 metros.
● Diseño de protección contra interferencias y rayos.
● Alta precisión, alta estabilidad y alta confiabilidad.
Áreas de aplicación
● Industrias petrolera, química y energética.
● Abastecimiento de agua urbana, exploración hidrológica, geología.
● Industrias como la detección y control de presión de fluidos.
Descripción general del producto

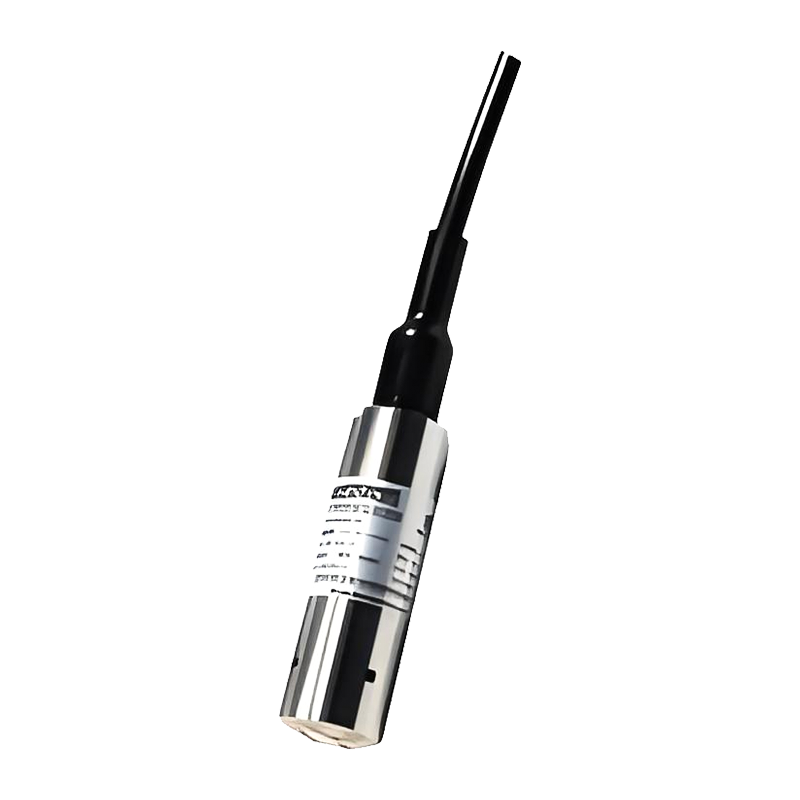

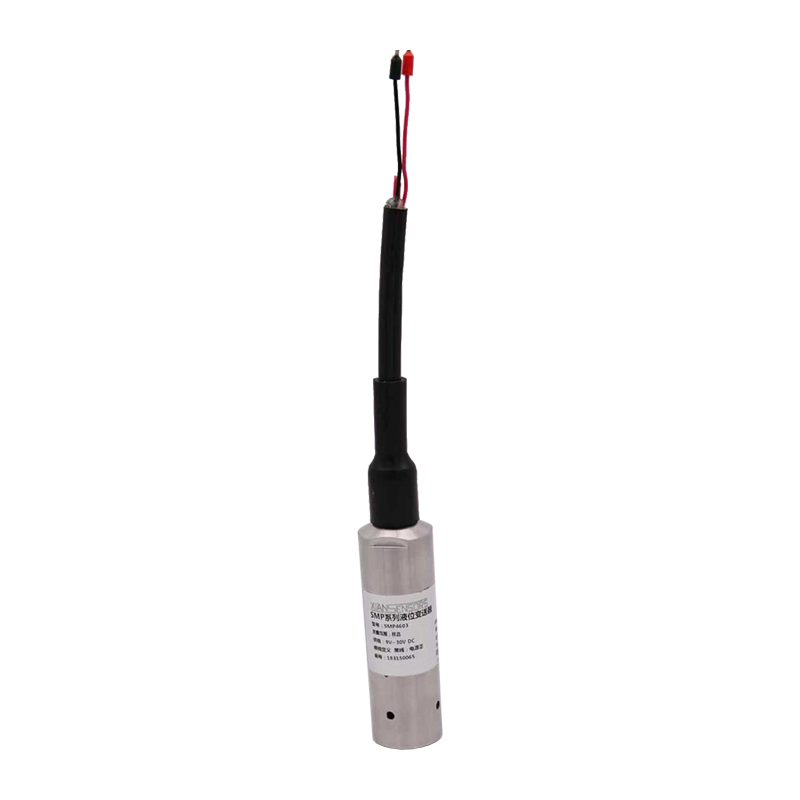

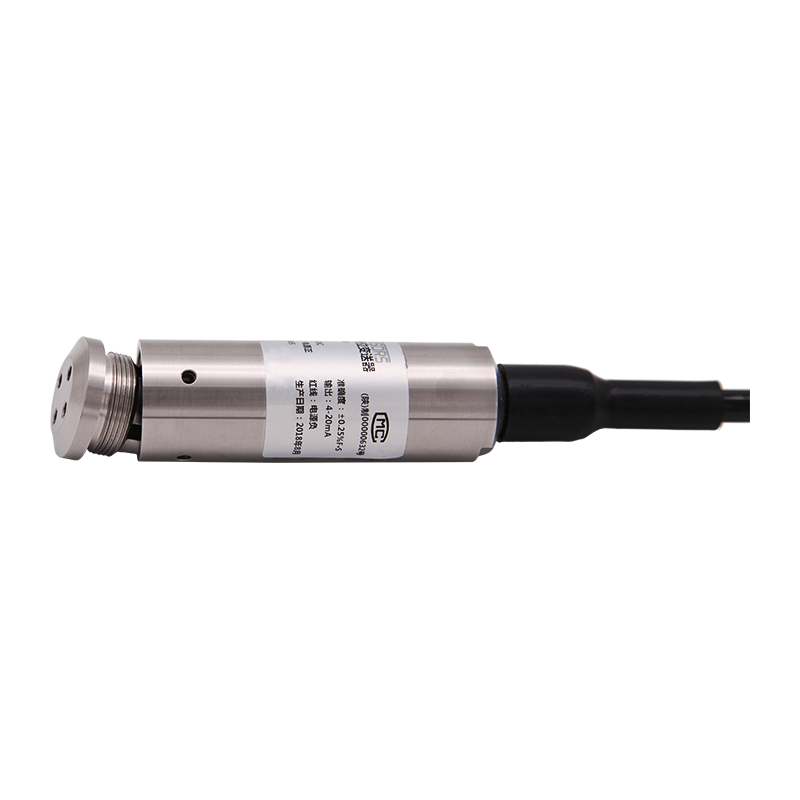

El transmisor de nivel sumergible de uso general AI-LE utiliza un sensor de presión de silicio difuso de alto rendimiento como elemento de medición. Mide la presión hidrostática del líquido, que es proporcional a la profundidad del líquido, y la convierte en una salida de señal de corriente o voltaje estándar a través de un circuito de acondicionamiento de señal para lograr una medición precisa de la profundidad del líquido.
Este producto es adecuado para medir el nivel de líquido de diversos medios en sistemas petroquímicos, metalúrgicos, energéticos, farmacéuticos, de suministro de agua y drenaje y otras industrias.
Estructura externa: (unidad: mm)
Parámetros técnicos:
| Parámetros de presión |
| Rango | 0 mH2O～1 mH2O┅200 mH2O |
| sobrecarga | 2 veces la presión de escala completa, 5 veces la sobrepresión para rangos que incluyen 5 mH2O. |
| Parámetros eléctricos |
| Tipo de salida | tipo actual | Tipo de voltaje |
| Fuente de alimentación | 9~30 VCC | 12~30 VCC |
| Señal de salida | 4mA～20mA CC (sistema de dos cables) | 0/1V~5/10V CC (sistema de tres cables) |
| resistencia de carga | ≤（U-9）/0,02 Ω (sistema de dos hilos) | ≥10k (sistema de tres hilos) |
| Parámetros estructurales |
| recinto | Acero inoxidable |
| sensores | acero inoxidable 316L |
| anillo de sellado | caucho fluorado |
| cables | Cable especial polietileno ∅7,5mm |
| Nivel de protección | IP68 |
| Condiciones ambientales |
| Idoneidad de los medios | Diversos fluidos que no corroen el acero inoxidable 316L y el caucho fluorado. |
| Temperatura de compensación | -10 ℃ ~ 80 ℃ |
| Temperatura de funcionamiento | -20 ℃ ~ 85 ℃ |
| Temperatura de almacenamiento | -40 ℃ ~ 125 ℃ |
| Indicadores de desempeño |
| Precisión | ±0,25% FS (típico) | ±0,5% FS (máximo) |
| Error de temperatura del punto cero | ±0,05% FS/℃ (≤5 mH2O) | ±0,02% FS/℃ (>5 mH2O) |
| error de sensibilidad | ±0,05% FS/℃ (≤5 mH2O) | ±0,05% FS/℃ (>5 mH2O) |
| Estabilidad a largo plazo | ±0.3%FS/año (máximo) |
