Características
Rango de medición: -0.1MPa...0MPa~0.01MPa...100MPa.
Con pantalla, se muestra el valor de presión en tiempo real.
Son convenientes la calibración de punto cero y de escala completa.
Protección contra polaridad inversa y protección limitadora de corriente.
Resistente a rayos y golpes de presión.
Alta precisión, alta estabilidad y alta confiabilidad.
Áreas de aplicación
control de procesos industriales
Medición hidráulica
Medición de presión en diversos entornos hostiles.
Descripción general del producto

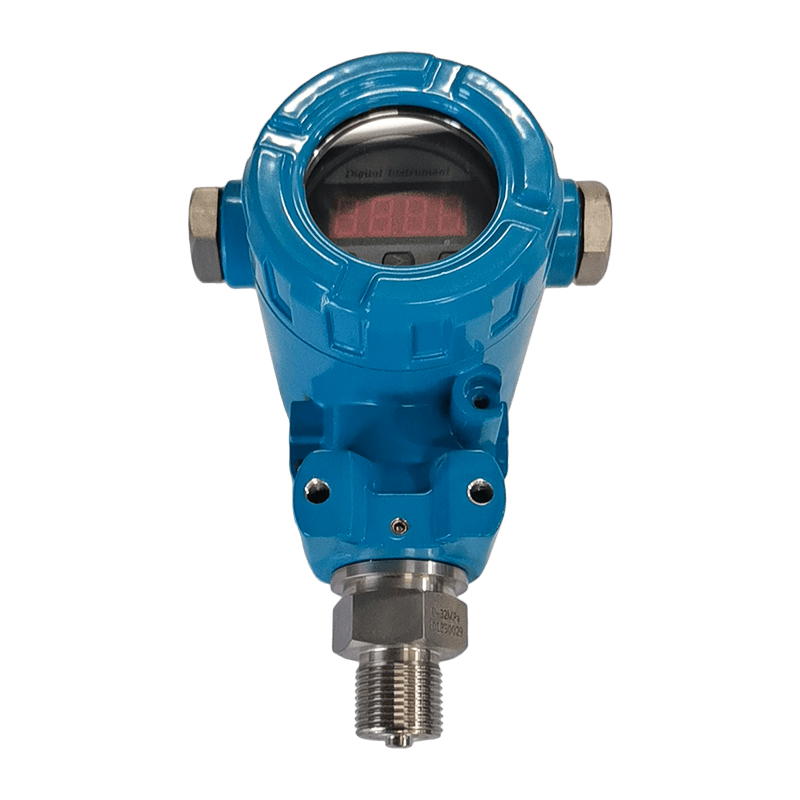

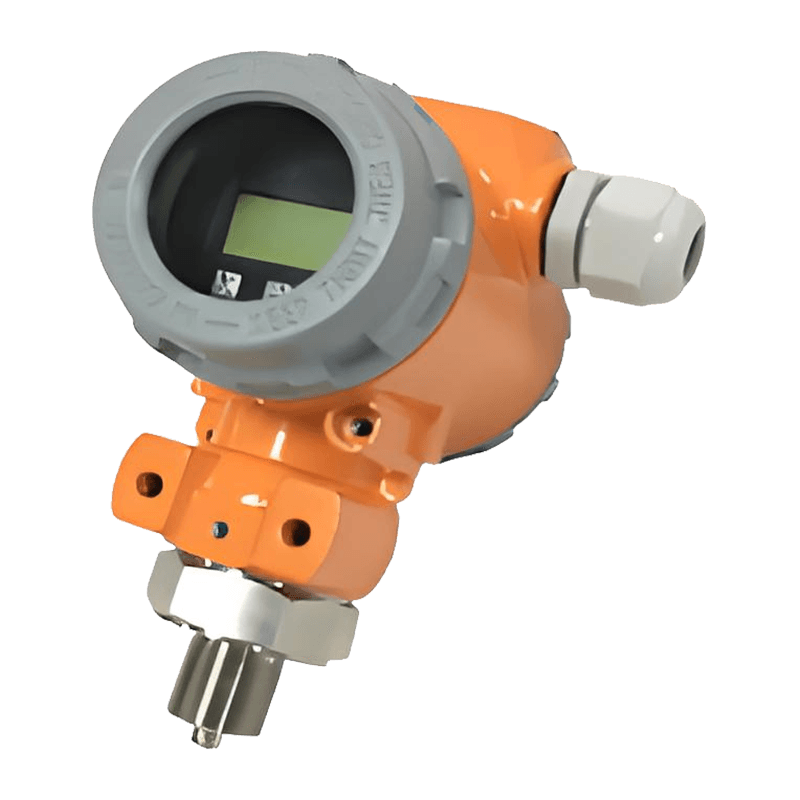

El transmisor de presión AI-TD con pantalla digital a prueba de explosiones utiliza un sensor de presión de silicio con un diafragma de acero inoxidable como elemento de medición de señal y emplea un circuito IC dedicado para compensación de rendimiento de temperatura y punto cero en un amplio rango de temperaturas. Este transmisor de presión cuenta con una pantalla digital LCD y está certificado a prueba de explosiones.
Este producto se utiliza para medir la presión en procesos industriales como petróleo, productos químicos, metalurgia, energía e hidrología.

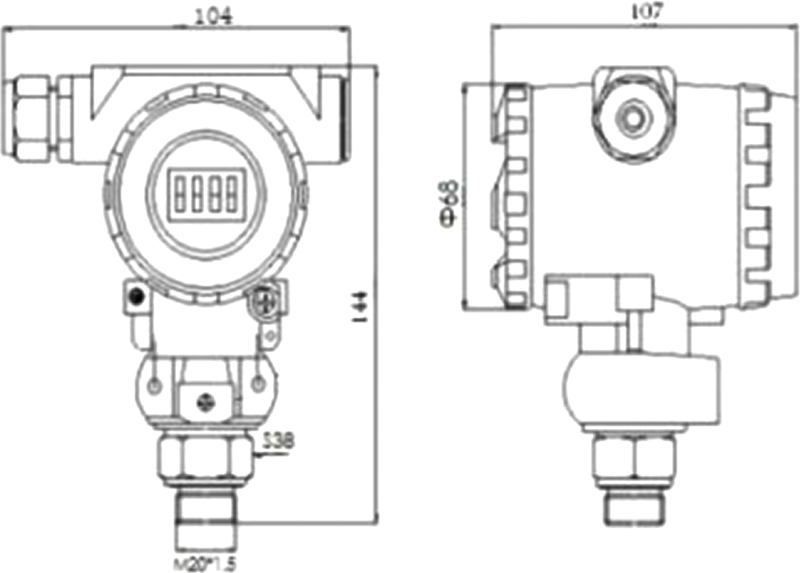

Estructura externa: (unidad: mm)
Esta imagen es sólo para referencia; El producto real prevalecerá. Las interfaces de presión se pueden personalizar.
Parámetros técnicos:
| Parámetros de presión |
| Rango | -0,1 MPa...0 MPa~0,01 MPa...100 MPa |
| sobrecarga | 2 veces la escala completa o 110 MPa (lo que sea menor) |
| tipo de presion | Presión manométrica, presión absoluta, presión manométrica sellada |
| Parámetros eléctricos |
| Fuente de alimentación | 12~32 VCC |
| Señal de salida | 4mA~20mA CC (sistema de dos cables) |
| resistencia de carga | ≤ (U-12) /0,02Ω |
| Parámetros estructurales |
| recinto | Carcasa de aluminio fundido a prueba de explosiones |
| sensores | acero inoxidable 316L |
| anillo de sellado | caucho fluorado |
| Nivel de protección | IP65 |
| Condiciones ambientales |
| Idoneidad de los medios | Diversos fluidos que no corroen el acero inoxidable 316L y el caucho fluorado. |
| Temperatura de compensación | - 10 ℃ ~ 80 ℃ |
| temperatura media | -30 ℃ ~ 80 ℃ (tipo de pantalla LCD: -20 ℃ ~ 80 ℃) |
| Temperatura de almacenamiento | -40 ℃ ~ 125 ℃ (tipo de pantalla LCD: -20 ℃ ~ 80 ℃) |
| Indicadores de desempeño |
| Precisión | ≤±0,1% FS (mínimo) | ≤±0,25% FS (típico) | ≤±0,5% FS (máximo) |
| Coeficiente de temperatura de punto cero | ±0.03%FS/℃ (≤100kPa) | ±0.02%FS/℃ (>100kPa) |
| Coeficiente de temperatura a escala completa | ±0.03%FS/℃ (≤100kPa) | ±0.02%FS/℃ (>100kPa) |
| Estabilidad a largo plazo | ±0,2 %FS/año (máximo) |
