Características
● Rendimiento confiable, seguro y fácil de usar
● Tiene protección contra cortocircuitos y protección contra polaridad inversa.
● Puede medir la presión manométrica, la presión absoluta y la presión de referencia de sellado.
● Requisitos de diseño de ExiaⅡCT6 conforme al estándar nacional GB3836.4
Áreas de aplicación
● Industrias petrolera, química y energética.
● Abastecimiento de agua urbana y exploración hidrológica.
● Accesorios para equipos, hidráulica y otras industrias.

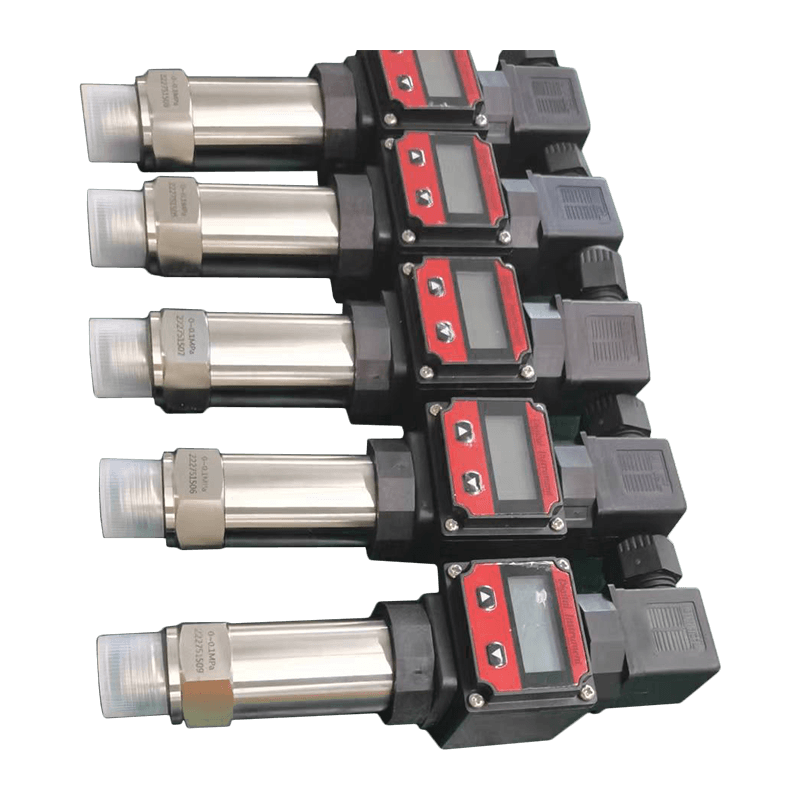

El transmisor de presión piezoresistivo universal AI-TE es un transmisor de presión piezorresistivo desarrollado y fabricado por nuestra empresa. Puede ajustar la salida de punto cero y de escala completa. Utiliza un sensor de presión piezoresistivo con alta estabilidad y confiabilidad, así como un circuito específico del transmisor de alto rendimiento, lo que resulta en un rendimiento general estable y confiable.
los productos se han utilizado ampliamente en la detección y el control de la presión de fluidos en industrias como la petrolera, química, energética, hidrológica y geológica.

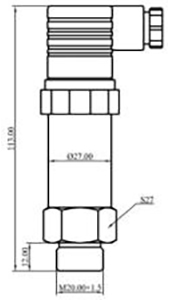

Estructura externa: (unidad: mm)
 |  |

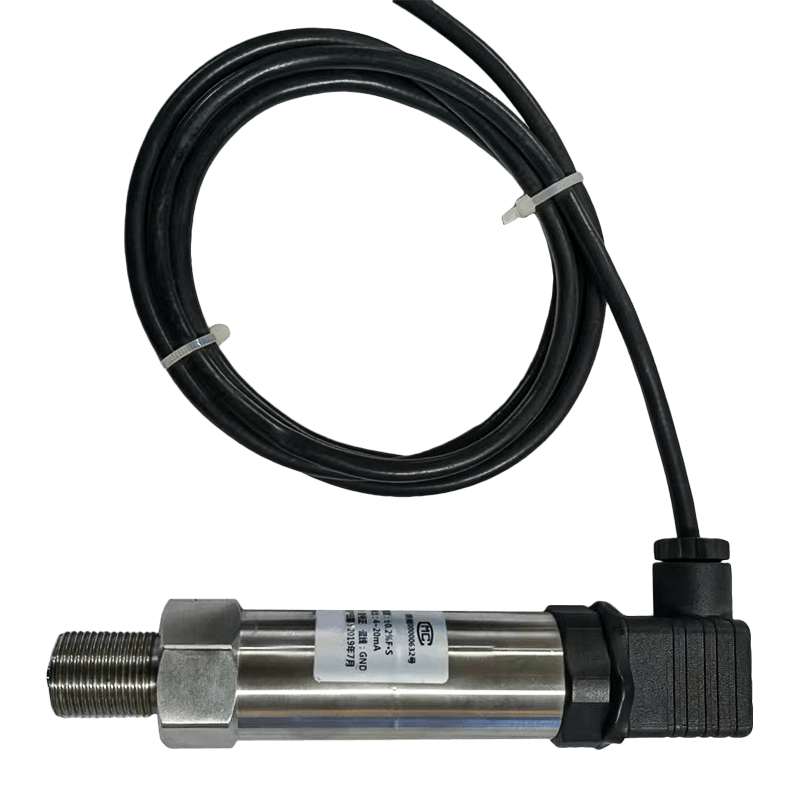

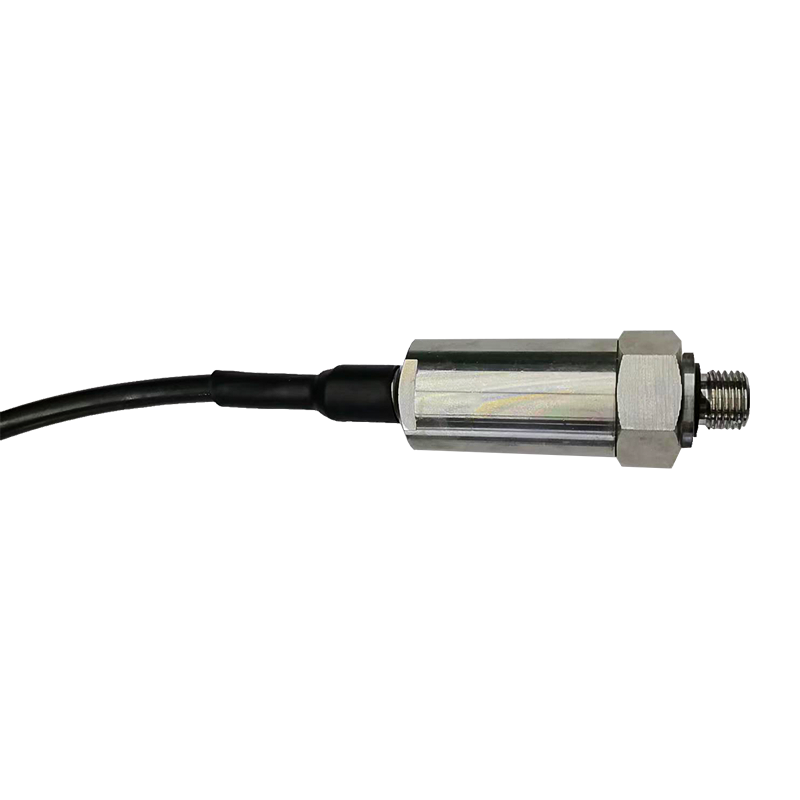

| tipo Hirschmann | Tipo de cable |
Parámetros técnicos:
| Parámetros de presión |
| Rango | -0,1 MPa⋯0MPa~0,01 MPa⋯100MPa |
| sobrecarga | 2 veces la presión de escala completa o 110 MPa (lo que sea menor) |
| tipo de estrés | Presión manométrica, presión absoluta, presión manométrica sellada |
| Parámetros eléctricos |
| Tipo de salida | tipo actual | Tipo de voltaje |
| Fuente de alimentación | 9~30 VCC | 12~30 VCC |
| Señal de salida | 4mA～20mA CC (sistema de dos cables) | 0/1V~5/10V CC (sistema de tres cables) |
| resistencia de carga | ≤（U-9）/0,02 | ≥10k |
| Resistencia de aislamiento | 100 MΩ, 100 V CC |
| Parámetros estructurales |
| recinto | Acero inoxidable |
| sensores | acero inoxidable 316L |
| anillo de sellado | caucho fluorado |
| cables | Cable especial polietileno ∅7,5mm |
| Nivel de protección | IP65 (tipo enchufable) | IP68 (tipo de cable) |
| Condiciones ambientales |
| Idoneidad de los medios | Diversos fluidos que no corroen el acero inoxidable 316L ni el caucho fluorado. |
| Temperatura de compensación | -10 ℃ a 80 ℃ |
| Temperatura de funcionamiento | -30 ℃ ~ 80 ℃ |
| Temperatura de almacenamiento | -40 ℃ ~ 125 ℃ |
| Indicadores de desempeño |
| Precisión | ±0,25% FS (típico) | ±0,5% FS (máximo) |
| Coeficiente de temperatura de punto cero | 0,03%FS/℃ (≤100kPa); 0,02% FS/℃ (>100kPa) |
| Coeficiente de temperatura a escala completa | 0,03%FS/℃ (≤100kPa); 0,02% FS/℃ (>100kPa) |
| Estabilidad a largo plazo | ±0.3%FS/año (máximo) |
