Características
● Amplio rango de medición, -0,1 MPa a 100 MPa.
● Construcción totalmente de acero inoxidable, varios tipos de interfaz de presión.
● Rendimiento confiable, seguro y fácil de usar.
● Varios tipos de señales de salida.
● La protección contra polaridad inversa y la protección instantánea contra sobrecorriente y sobretensión cumplen con los requisitos de protección EMI.
● Los productos intrínsecamente seguros a prueba de explosiones cumplen con los requisitos de diseño del estándar GB3836.4.
● Los productos a prueba de explosiones cumplen con los requisitos de diseño de la norma nacional GB3836.2.
Descripción general del producto

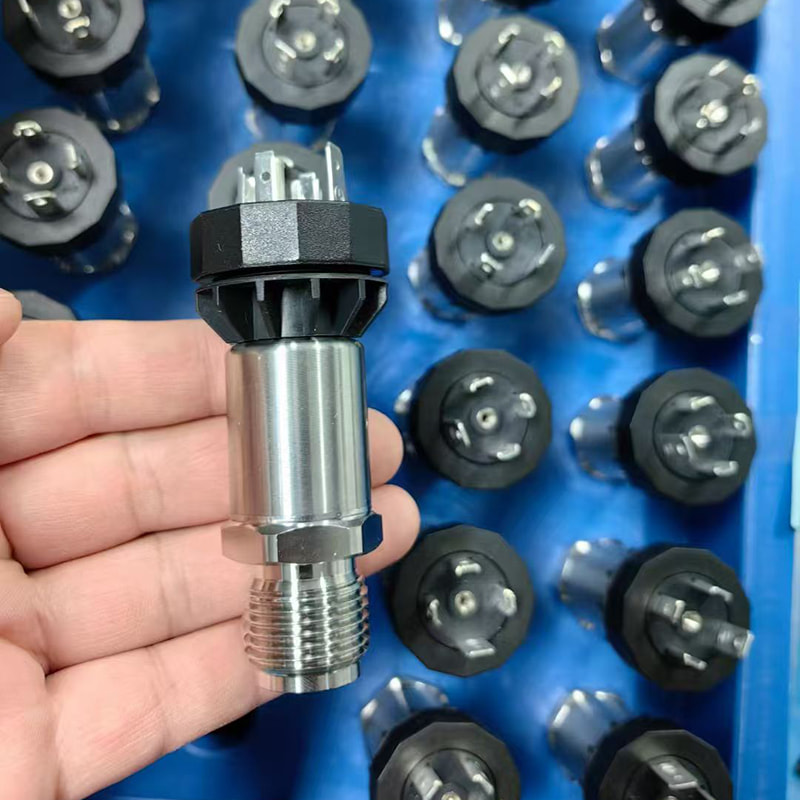

El transmisor de presión AI-TH Hirschmann utiliza como elemento de medición de señal un sensor de presión OEM piezorresistivo con un diafragma de acero inoxidable. Se somete a pruebas informáticas automatizadas y utiliza tecnología de recorte láser para compensación del rendimiento de temperatura y punto cero en un amplio rango de temperaturas. El circuito de procesamiento de señales, ubicado dentro de una carcasa de acero inoxidable, convierte la señal del sensor en una señal de salida estándar. Todo el producto ha sido sometido a rigurosas pruebas y controles de envejecimiento de componentes, productos semiacabados y productos terminados, lo que garantiza un rendimiento estable y confiable.
Con su excelente confiabilidad, flexibilidad y versatilidad, este producto se usa ampliamente para la medición y control de presión en procesos industriales como petróleo, productos químicos, metalurgia, energía y nivel de agua.

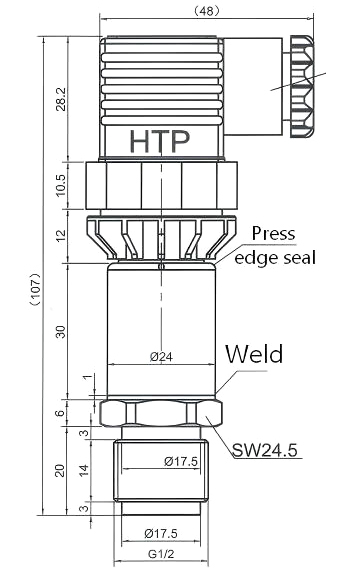

Estructura externa: (unidad: mm)
Esta imagen es sólo para referencia; El producto real prevalecerá. Las interfaces de presión se pueden personalizar.
Parámetros técnicos:
| Rango | -0,1 Mpa ▪▪▪ 0MPa～0,01MPa ▪▪▪ 100MPa |
| sobrecarga | 2 veces la presión de escala completa o 110 MPa (lo que sea menor) |
| tipo de estrés | Presión manométrica, presión absoluta o presión manométrica sellada |
| Precisión | ±0,5% FS |
| Estabilidad a largo plazo | Máximo ±0,3 %FS/año |
| Coeficiente de temperatura de punto cero | 0,03%FS/℃(≤100kPa); 0.02%FS/℃(>100kPa) |
| Coeficiente de temperatura a escala completa | 0,03%FS/℃(≤100kPa); 0.02%FS/℃(>100kPa) |
| Temperatura de compensación | -10 ℃ ~ 80 ℃ |
| Temperatura de funcionamiento | -30 ℃ ~ 80 ℃, tipo intrínsecamente seguro -10 ℃ ~ 60 ℃ |
| Temperatura de almacenamiento | -40 ℃ ~ 125 ℃ |
| Tipo de salida | Tipo actual (sistema de dos hilos) | Tipo de tensión (sistema de tres hilos) |
| Fuente de alimentación | 10~30 VCC | 10~30 VCC |
| Señal de salida | 4mA~20mACC | 0/1~5/10 VCC |
| Resistencia de aislamiento | 100 MΩ, 100 VCC |
| Protección del recinto | IP65 (tipo enchufable) |
| Conexión eléctrica | Hessmann |
| Conexión de presión | Rosca externa G1/2 (personalizable bajo pedido) |
