Características
● Diseñado íntegramente en acero inoxidable 316L, con grado de protección IP68.
● La sonda tiene funciones tales como prevenir la sedimentación, prevenir lesiones por objetos punzantes y prevenir el crecimiento de organismos marinos.
● Salida digital RS485.
● Corrección y compensación de precisión en todo el rango de temperatura, con una precisión de diseño máxima de 0,1% FS.
● Cumple con los requisitos medioambientales de EMC.
Áreas de aplicación
● Transporte, conservación e hidrología del agua, medición del nivel de tanques de agua.
● Monitoreo marino, monitoreo de niveles de ríos y aguas subterráneas.
● Monitorización del abastecimiento de agua urbana y del alcantarillado viario urbano.
● Monitoreo de la profundidad de líquidos en industrias como la petroquímica y la eléctrica.
Descripción general del producto

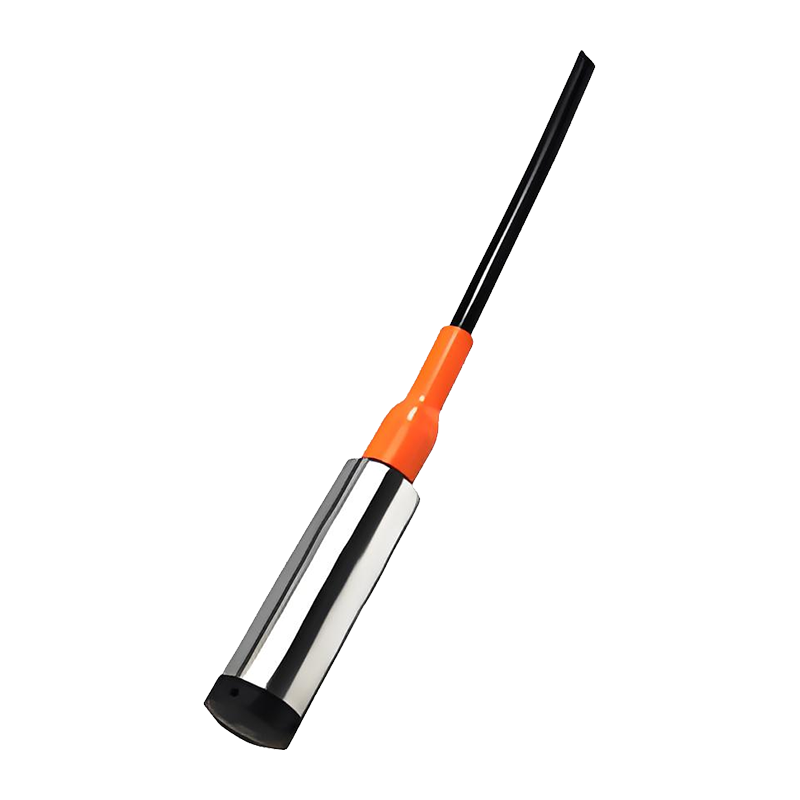

El transmisor de nivel sumergible inteligente AI-LF es una nueva generación de producto inteligente que utiliza un sensor de presión de silicio difuso de alto rendimiento como elemento de medición. Presenta corrección y compensación precisas para las características inherentes de presión y temperatura del sensor y transmite señales de nivel a través de una interfaz digital RS485 Modbus RTU.
Este transmisor de nivel está diseñado y desarrollado de acuerdo con estándares y especificaciones nacionales, como productos marinos, estándares a prueba de explosiones, GJB150, GB/T2423 y JJG860. También se fabrica e inspecciona de acuerdo con los requisitos del sistema de gestión de calidad ISO9001:2015 y los estándares de la empresa. Este producto ha sido sometido a una verificación a largo plazo, lo que demuestra un funcionamiento de datos estable y confiable. Es adecuado para entornos hostiles con fuertes interferencias y posee la capacidad de resistir fuertes interferencias de señales electromagnéticas.

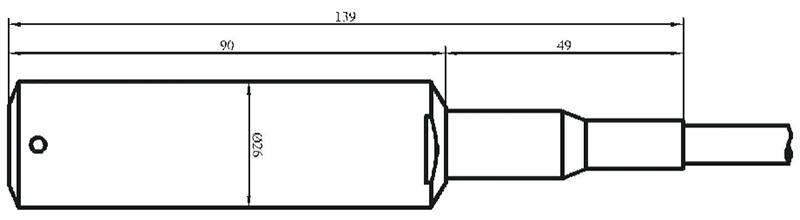

Estructura externa: (unidad: mm)
Parámetros técnicos:
| Parámetros de presión |
| Rango | 0 mH2O～1 mH2O…200 mH2O |
| sobrecarga | 2 veces la presión total, 5 veces la sobrepresión para 5 mH2O y menos. |
| Parámetros eléctricos |
| Fuente de alimentación | 10 V ~ 28 V CC |
| Señal de salida | Salida de protocolo Modbus RS485 |
| Capacidad de carga | A través del bus RS485 se pueden conectar hasta 99 transmisores. |
| Resistencia de aislamiento | 100 MΩ, 50 V CC |
| Parámetros estructurales |
| recinto | Acero inoxidable |
| sensores | acero inoxidable 316L |
| anillo de sellado | caucho fluorado |
| cables | Cable especial polietileno ∅ 7,5mm |
| Nivel de protección | IP68 |
| Condiciones ambientales |
| Idoneidad de los medios | Diversos fluidos que no corroen el acero inoxidable 316L ni el caucho fluorado. |
| Temperatura de compensación | -10 ℃ ~ 80 ℃ |
| Temperatura de funcionamiento | -20 ℃ ~ 85 ℃ |
| Temperatura de almacenamiento | -40 ℃ ~ 125 ℃ |
| Indicadores de desempeño |
| Precisión | ±0,1% FS (mínimo) | ±0,5% FS (máximo) |
| Coeficiente de temperatura de punto cero | ±0,05% FS/℃ (≤5 mH2O) | ±0,02% FS/℃ (>5 mH2O) |
| Coeficiente de temperatura a escala completa | ±0,05% FS/℃ (≤5 mH2O) | ±0,05% FS/℃ (>5 mH2O) |
| Estabilidad a largo plazo | ±0.3%FS/año (Máximo) |
