Descripción del producto y aplicaciones
Aplicación objetivo: Este controlador está diseñado específicamente para el funcionamiento automatizado de puertas de máquinas herramienta.
Tipo de sistema: Es un controlador de CC sin escobillas que utiliza control PWM de vector espacial de circuito cerrado completo para gestionar el movimiento del motor.

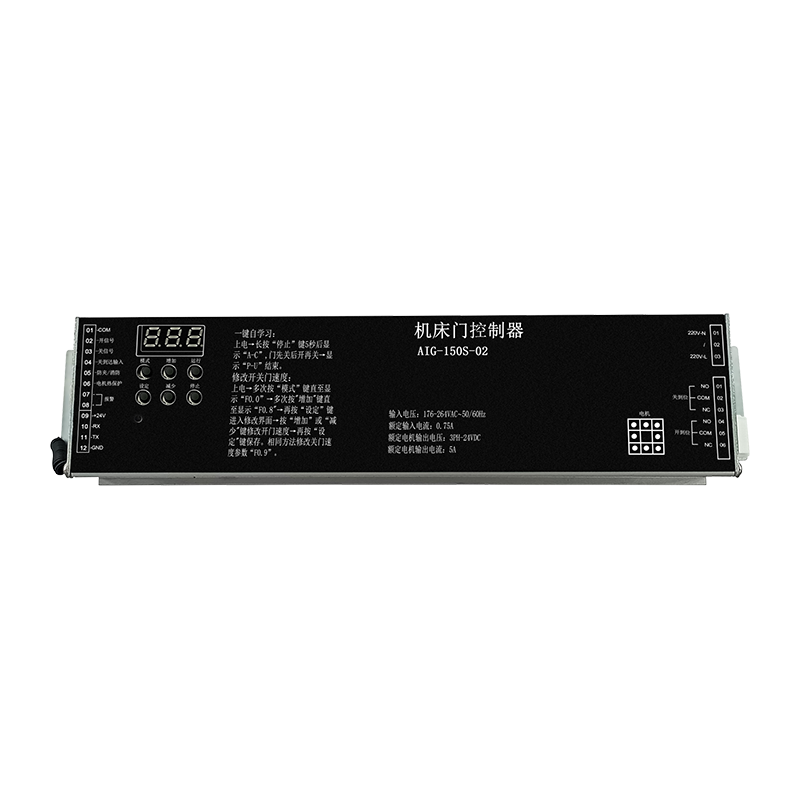

Perfil físico: La unidad es compacta, con unas dimensiones de 261 x 64 x 41 mm (LxWxH).
Características clave
Depuración con una sola tecla: el sistema incluye una función de autoaprendizaje "A-c" simplificada que mide automáticamente el recorrido de la puerta e identifica el ángulo inicial del motor.
Interfaz de control integral: un teclado digital permite a los usuarios cambiar entre modos, monitorear datos en tiempo real (velocidad y corriente) y modificar parámetros de función.
Curvas operativas multinivel:
Grupos de apertura (O) y cierre ©: Admite cuatro niveles de velocidad distintos (Lv1–Lv4) con configuraciones personalizables para aceleración, desaceleración, “sacudida” (suavidad) y distancias de amortiguación.
E/S configurables:
Entradas: Admite señales externas para comandos de apertura/cierre, interruptores de límite y entradas de enlace de seguridad/fuego.
Salidas de relé: Incluye tres relés que se pueden programar para 15 funciones diferentes, como señalar cuando la puerta está completamente abierta/cerrada o indicar una falla del controlador.
Monitoreo en tiempo real (N parámetros): rastrea datos técnicos, incluido el voltaje del bus de CC, la posición actual del codificador, el tiempo total de funcionamiento y el recuento de ciclos de la puerta (hasta millones de ciclos).
Beneficios y funciones de seguridad
Precisión y confiabilidad: el uso de cables de codificador blindados y control de circuito cerrado garantiza un posicionamiento preciso de la puerta y evita que los motores se desboquen durante el funcionamiento.
Protecciones de seguridad:
Lógica anti-pellizco: Incluye “zonas muertas” programables y tiempos de detección de pérdida para evitar lesiones o daños al equipo.
Protección ambiental y eléctrica: cuenta con protección contra sobretensiones inducidas por rayos y protección térmica del motor (a través de DI6 o DI5).
Diagnóstico avanzado: el controlador almacena las últimas cuatro fallas (p. ej., E-01 por sobrecorriente, E-02 por falla del codificador) para facilitar una rápida resolución de problemas.
Estabilidad: Incluye protección incorporada contra sobretensión, subtensión, calado del motor y rotación inversa.
Especificaciones de rendimiento del producto
| voltaje de entrada | 176–264 VCA, 50/60 Hz |
| Motor sin escobillas o servomotor controlable de 24 V CC, corriente de salida máxima 7,5 A, potencia de salida máxima 150 W interruptor de alimentación de 24 V |
| Equipado con función de red de comunicación RS-485 |
| Señales de entrada | abrir, cerrar, anti-pellizco/fuego, llegada, protección contra sobrecalentamiento del motor |
| Señales de salida de relé | posición abierta, posición cerrada, error |
| Rango aplicable | Puertas para máquinas herramienta, puertas funcionales especialmente personalizadas, etc. |
